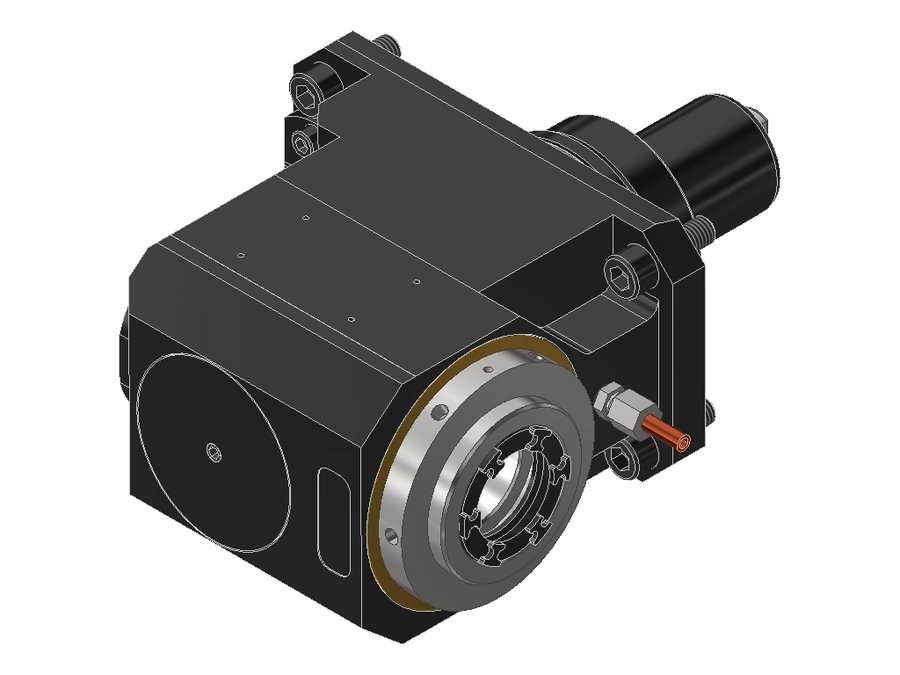

Головка приводная радиальная сверлильно-фрезерная EWS 60.8040QSMBMTIKDIM, хвостовик Ø80, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.8040QSMBMTIKDIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.8040QSMBMTIKDIM, хвостовик Ø80, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB072E8015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика80 мм
Исполнениеправое
Присоединение к станкуBMT80 Mazak
Присоединение инструментацанга ER40
Функциональная длина100 мм
Вылет LPR152 мм
Масса14,595 кг
Высота104 мм
Общая длина250 мм
Ширина151 мм
Заказной номер EWS158533
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина86 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.8040QSMBMTIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

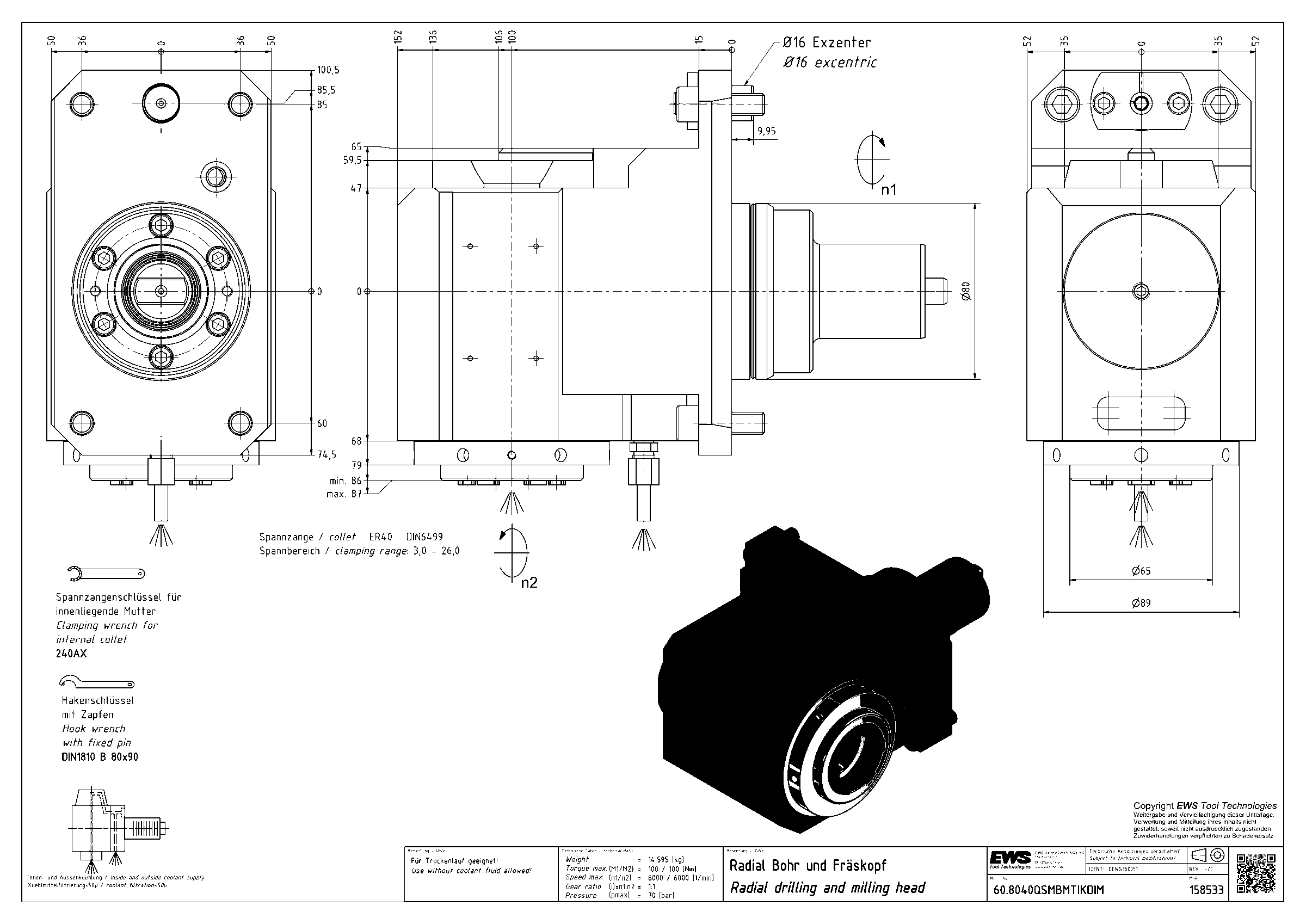

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6832QSMBMTIMHSD1268BMT68 Mazakцанга ER3280117207
60.7540KR1809GLX11075BMT75цанга ER40———
60.7540KR1809IKDGLX11075BMT75цанга ER40110165275
60.7540KR1809IKDI2GL75BMT75цанга ER4060110220
60.7540VL8IKDGLIM75BMT75цанга ER4060107222
60.8032QSMBMTI1IM80BMT80 Mazakцанга ER32———
60.8040QSMBMTIKDIM80BMT80 Mazakцанга ER40100152250Текущая
60.8040QSMBMTIM80BMT80 Mazakцанга ER40100152250
60.45251809PFGLIM45BMT45цанга ER256597,7181,7
60.45251809PFGLIMX8545BMT45цанга ER2585117,7201,7
60.45251809PFIKDGLIM45BMT45цанга ER256597,7181,7
60.45251809PFIKDGLIMX8545BMT45цанга ER2585117,7201,7

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.8040QSMBMTIKDIM.

Ключи и отвёртки2

  • 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM
  • DIN1810 B - 80X90Ключ крючковый с носиком EWS DIN1810 B - 80X90, для гаек с радиальными отверстиями

Гайки цанговые1

  • 140AXГайка зажимная внутренняя ER (IM) EWS 140AX
