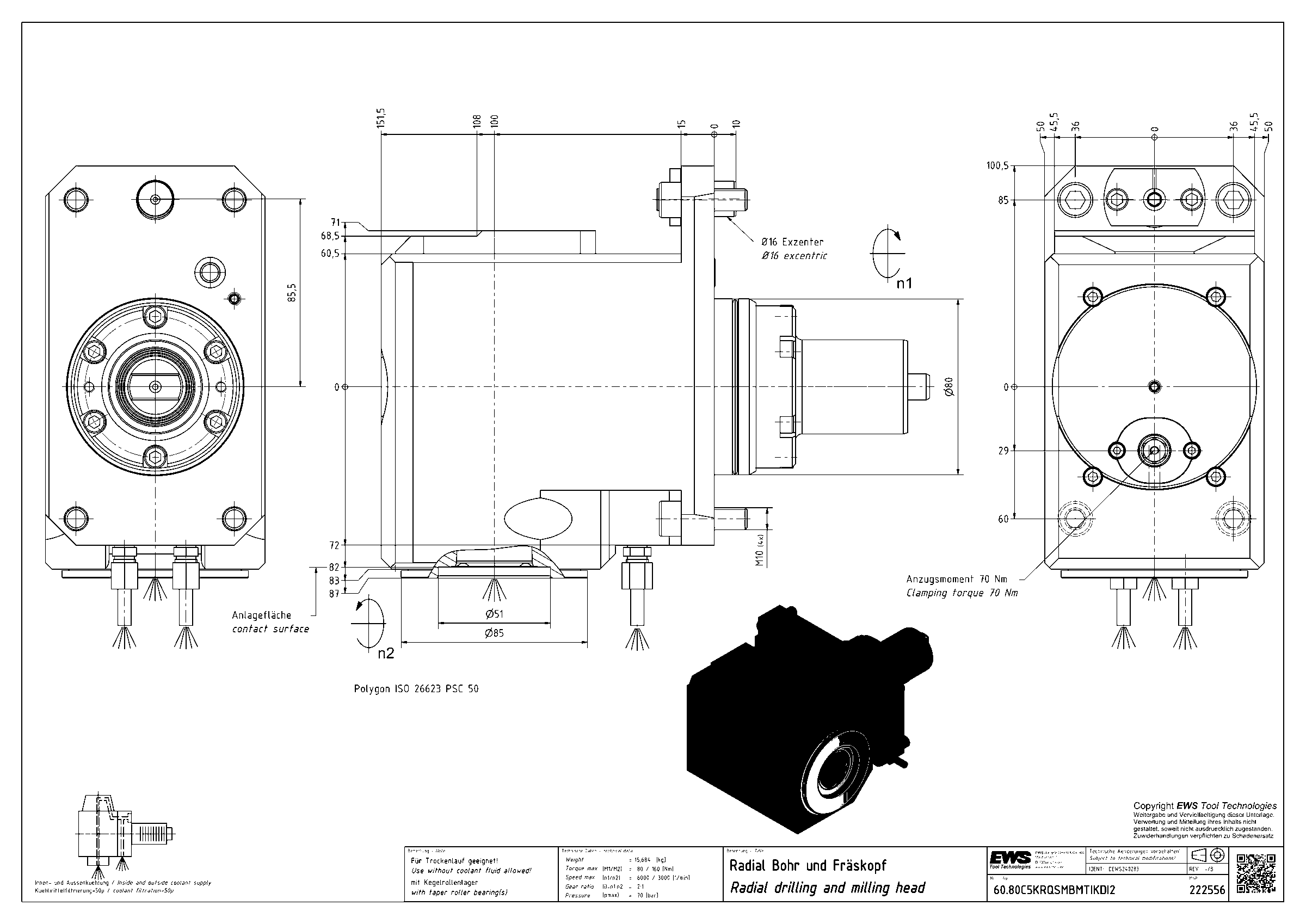

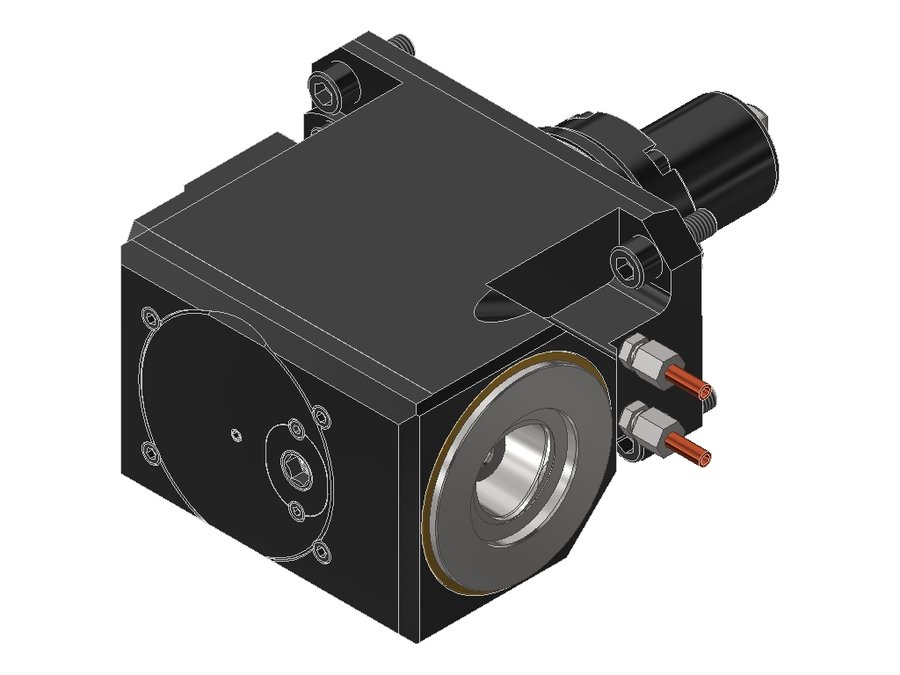

Головка приводная радиальная сверлильно-фрезерная EWS 60.80C5KRQSMBMTIKDI2, хвостовик Ø80, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB072E8015 |
| Код интерфейса инструмента | CCS05000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 80 мм |
| Исполнение | правое |
| Присоединение к станку | BMT80 Mazak |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 100 мм |
| Вылет LPR | 151,5 мм |
| Масса | 15,684 кг |
| Высота | 100 мм |
| Общая длина | 249,5 мм |
| Ширина | 158 мм |
| Заказной номер EWS | 222556 |
| Радиальная ширина | 71 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 82 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.80C5KRQSMBMTIKDI2 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
PSC — стандартизованный интерфейс
- Типоразмер PSC 50:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 70 Н·м
- Усилие зажима 27 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.75V51809GLX90 | 75 | BMT75 | EWS Varia V5 | 90 | 145 | 255 | |
| 60.75V51809GLX110 | 75 | BMT75 | EWS Varia V5 | 110 | 165 | 275 | |
| 60.75V51809IKDGLX70 | 75 | BMT75 | EWS Varia V5 | 70 | 125 | 235 | |
| 60.75V51809IKDGLX90 | 75 | BMT75 | EWS Varia V5 | 90 | 145 | 255 | |
| 60.75V51809IKDGLX110 | 75 | BMT75 | EWS Varia V5 | 110 | 165 | 275 | |
| 60.80C5KRQSMBMTI2 | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80C5KRQSMBMTIKDI2 | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | Текущая |
| 60.80C5QSMBMT | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80C5QSMBMTIKD | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80V5KRQSMBMTIKDI2 | 80 | BMT80 Mazak | EWS Varia V5 | 110 | 163 | 261 | |
| 60.80V5QSMBMT | 80 | BMT80 Mazak | EWS Varia V5 | 100 | 152 | 250 | |
| 60.80V5QSMBMTIKD | 80 | BMT80 Mazak | EWS Varia V5 | 100 | 152 | 250 |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.80C5KRQSMBMTIKDI2.
