EWS · Головки приводные поворотные EWS для VDI · арт. 63.3020HD1809

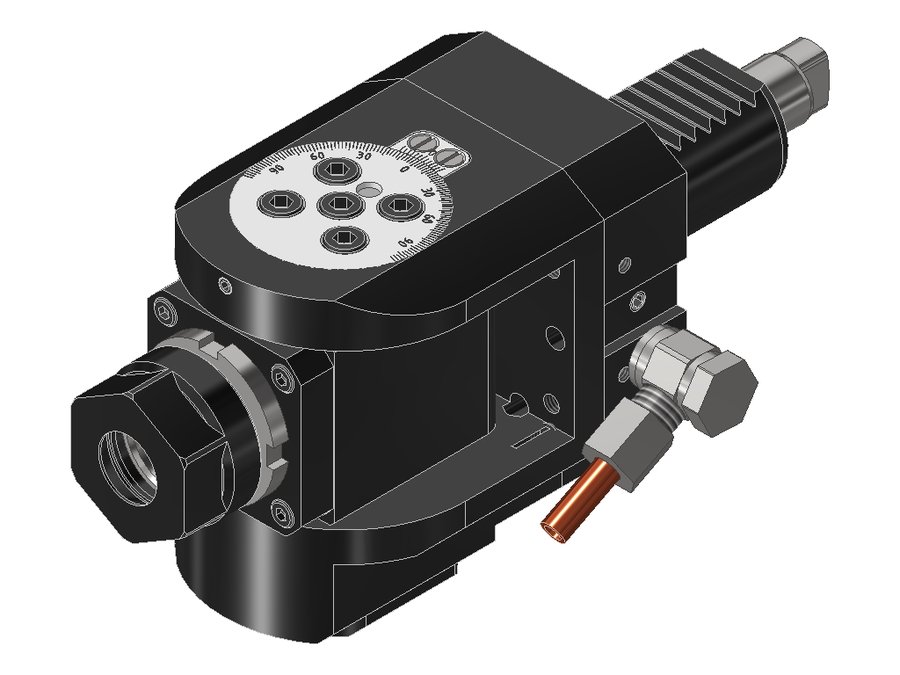

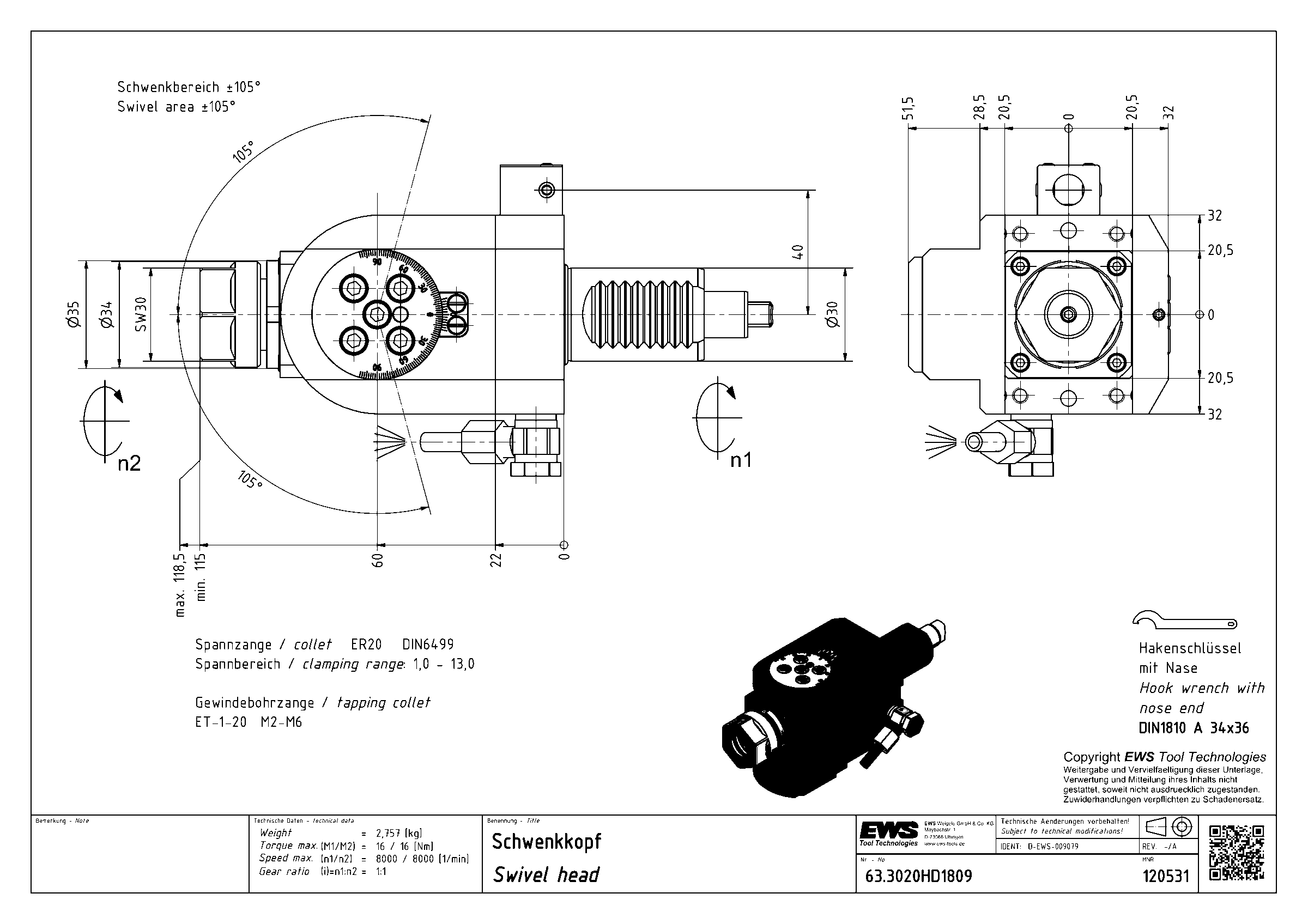

Головка приводная поворотная EWS 63.3020HD1809, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 60 мм |
| Масса | 2,757 кг |
| Общая длина | 184 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 120531 |
| Радиальная высота | 32 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.3020CTXIKDTFIMHSD12 | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020E365IKDA35IM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020G300 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020G300RLIKDWIM | 30 | VDI30 | цанга ER20 | 1:1 | 85 | 200,5 | |
| 63.3020G300RLWIM | 30 | VDI30 | цанга ER20 | 1:1 | 85 | 200,5 | |
| 63.3020G300V | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020HD1809 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | Текущая |
| 63.3020LB10IKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 190 | |
| 63.3020TNX65 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020TNX65IKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 195,5 | |
| 63.3020TOEM | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 176 | |
| 63.3020TOEMA35 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 176 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.3020HD1809.
Гайки цанговые1
- 120Гайка EWS 120, 120, UM/RD
Ключи и отвёртки1
- DIN1810 A - 34X36Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 34X36
