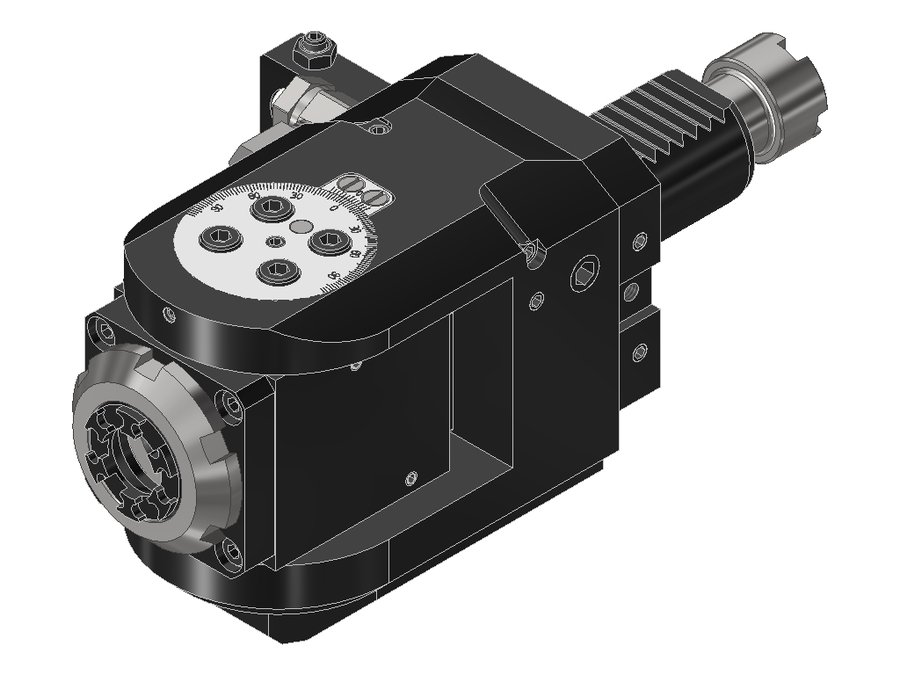

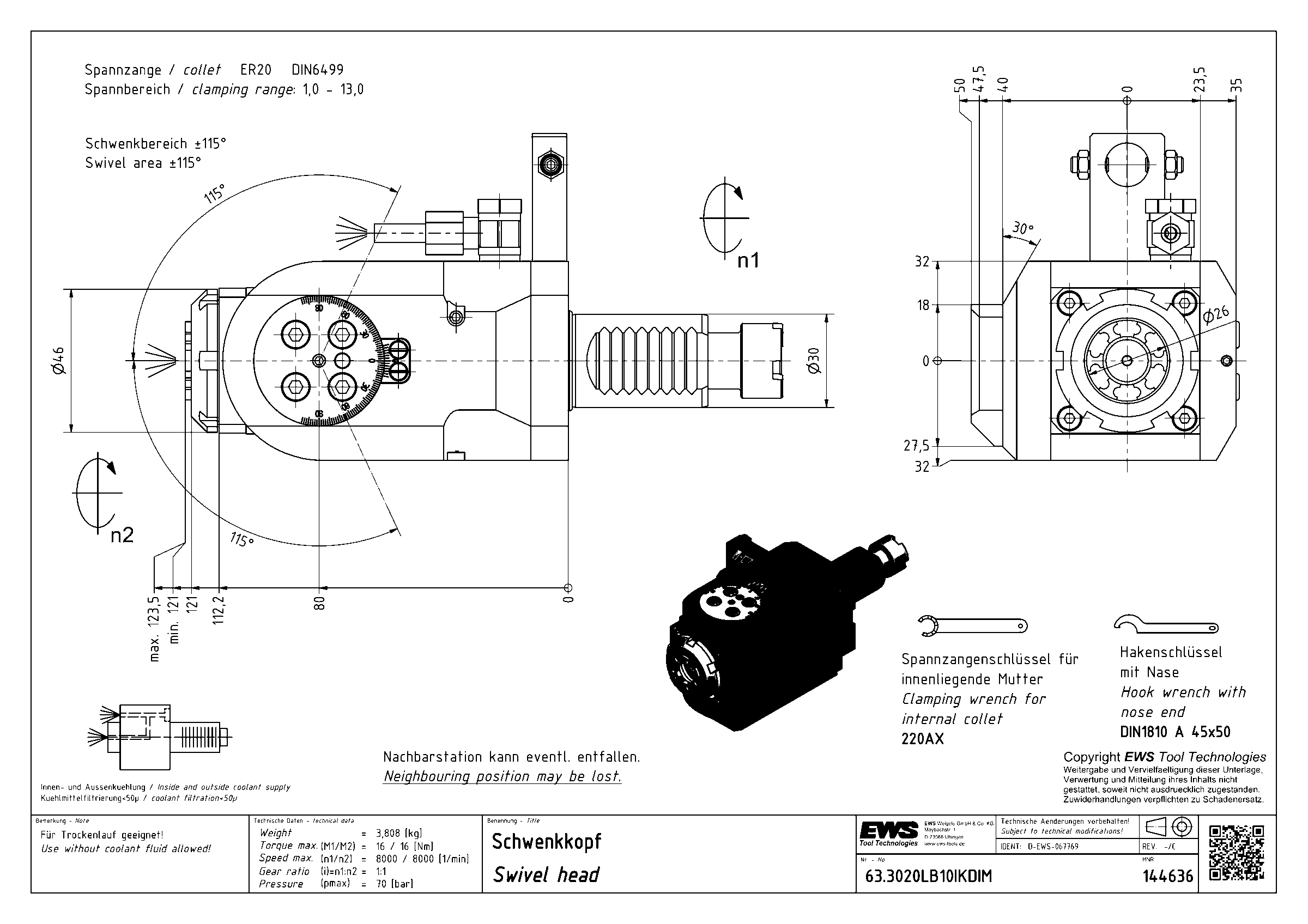

Головка приводная поворотная EWS 63.3020LB10IKDIM, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.3020LB10IKDIM

Головка приводная поворотная EWS 63.3020LB10IKDIM, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER20
Функциональная длина80 мм
Масса3,808 кг
Общая длина190 мм
Ширина64 мм
Заказной номер EWS144636
Радиальная высота35 мм
Радиальная ширина32 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент16 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.3020LB10IKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.3020E365IKDA35IM30VDI30цанга ER201:180188
63.3020G30030VDI30цанга ER201:160191,5
63.3020G300RLIKDWIM30VDI30цанга ER201:185200,5
63.3020G300RLWIM30VDI30цанга ER201:185200,5
63.3020G300V30VDI30цанга ER201:160191,5
63.3020HD180930VDI30цанга ER201:160184
63.3020LB10IKDIM30VDI30цанга ER201:180190Текущая
63.3020TNX6530VDI30цанга ER201:160191,5
63.3020TNX65IKDIM30VDI30цанга ER201:180195,5
63.3020TOEM30VDI30цанга ER201:160176
63.3020TOEMA3530VDI30цанга ER201:160176
63.3020ZT1000IKDIM30VDI30цанга ER201:180219

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.3020LB10IKDIM.

Ключи и отвёртки2

  • 220AXКлюч для зажимной гайки EWS 220AX
  • DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 120AXГайка зажимная внутренняя ER (IM) EWS 120AX

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
