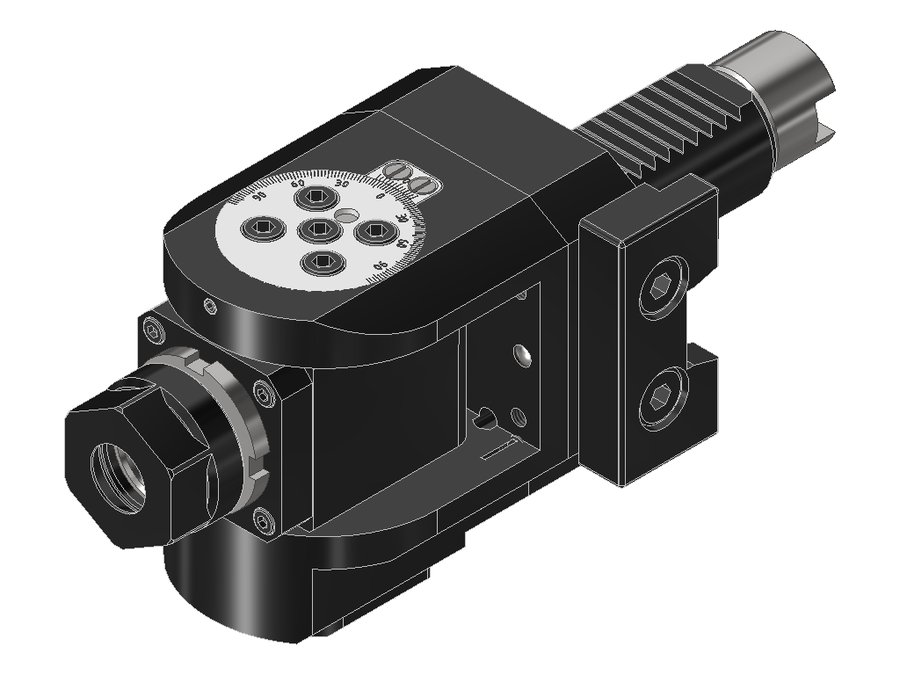

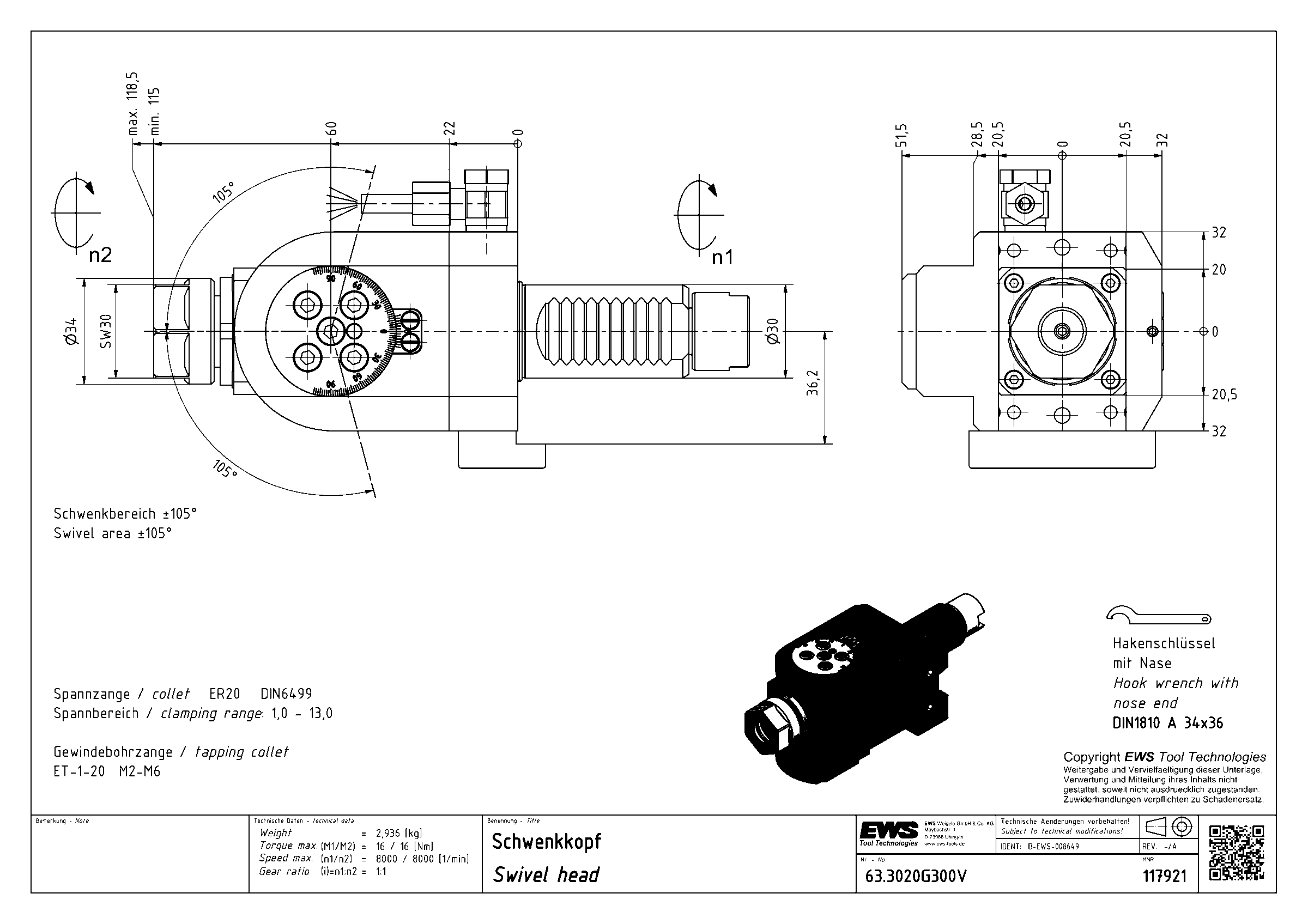

Головка приводная поворотная EWS 63.3020G300V, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.3020G300V

Головка приводная поворотная EWS 63.3020G300V, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездеV-плита
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖнаружный
Приводпазовый поводок
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER20
Функциональная длина60 мм
Масса2,936 кг
Общая длина191,5 мм
Ширина64 мм
Заказной номер EWS117921
Радиальная высота32 мм
Радиальная ширина32 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент16 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.3020G300V в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.3020CTXIKDTFIM30VDI30цанга ER201:180188
63.3020CTXIKDTFIMHSD1230VDI30цанга ER201:180188
63.3020E365IKDA35IM30VDI30цанга ER201:180188
63.3020G30030VDI30цанга ER201:160191,5
63.3020G300RLIKDWIM30VDI30цанга ER201:185200,5
63.3020G300RLWIM30VDI30цанга ER201:185200,5
63.3020G300V30VDI30цанга ER201:160191,5Текущая
63.3020HD180930VDI30цанга ER201:160184
63.3020LB10IKDIM30VDI30цанга ER201:180190
63.3020TNX6530VDI30цанга ER201:160191,5
63.3020TNX65IKDIM30VDI30цанга ER201:180195,5
63.3020TOEM30VDI30цанга ER201:160176

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.3020G300V.
