EWS · Головки приводные поворотные EWS для BMT · арт. 63.55161809PFIM

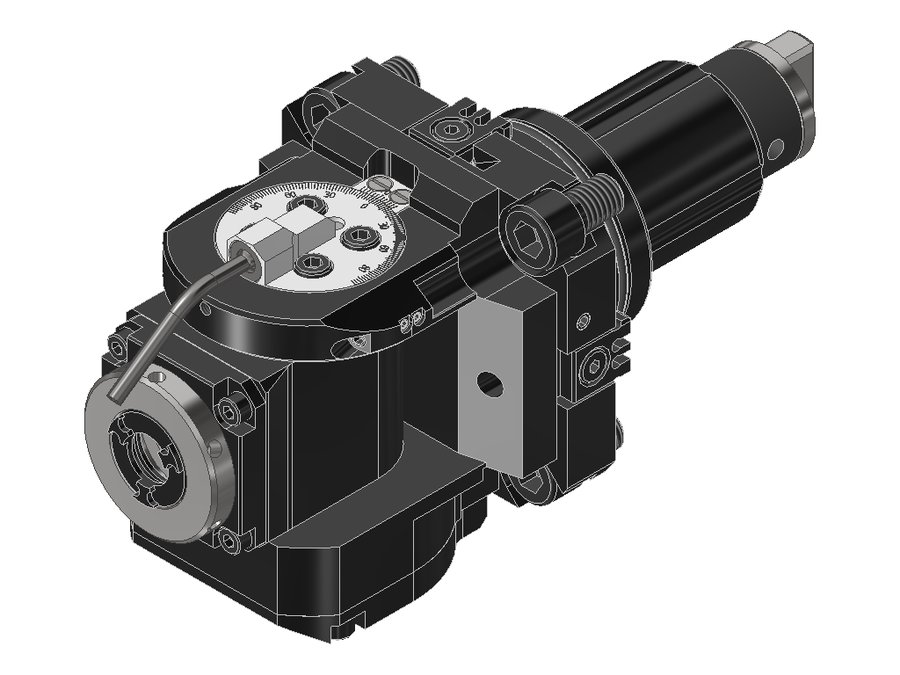

Головка приводная поворотная EWS 63.55161809PFIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 51 мм |
| Масса | 4,746 кг |
| Общая длина | 206 мм |
| Ширина | 65 мм |
| Заказной номер EWS | 230898 |
| Радиальная высота | 42 мм |
| Радиальная ширина | 32,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для BMT — 47 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.6525VT4FIKD | 65 | BMT65 | цанга ER25 | 1:1 | 70 | 275 | |
| 63.6816QSMBMTIKIM | 68 | BMT68 Mazak | цанга ER16 | 1:1 | 44 | 185 | |
| 63.6816QSMBMTIM | 68 | BMT68 Mazak | цанга ER16 | 1:1 | 44 | 185 | |
| 63.7532VL8IKD | 75 | BMT75 | цанга ER32 | 1:1 | 82 | 271 | |
| 63.8032QSMBMT | 80 | BMT80 Mazak | цанга ER32 | 1:1 | 72 | 242 | |
| 63.55161809PFIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 206 | |
| 63.55161809PFIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 206 | Текущая |
| 63.65251809MT110F | 65 | BMT65 | цанга ER25 | 1:1 | 58 | 213 | |
| 63.65251809MT110FIKD | 65 | BMT65 | цанга ER25 | 1:1 | 70 | 226 | |
| 63.65251809PF | 65 | BMT65 | цанга ER25 | 1:1 | 58 | 234 | |
| 63.65251809PFIKD | 65 | BMT65 | цанга ER25 | 1:1 | 70 | 247 | |
| 63.85321809 | 85 | BMT85 | цанга ER32 | 1:1 | 79 | 290 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.55161809PFIM.
Ключи и отвёртки2
- 216AXКлюч для зажимной гайки EWS 216AX
- DIN1810 B - 40X42Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 40X42
Гайки цанговые1
- 116AXГайка зажимная внутренняя ER (IM) EWS 116AX
Документы по позиции
Для этой позиции документы пока не привязаны.
