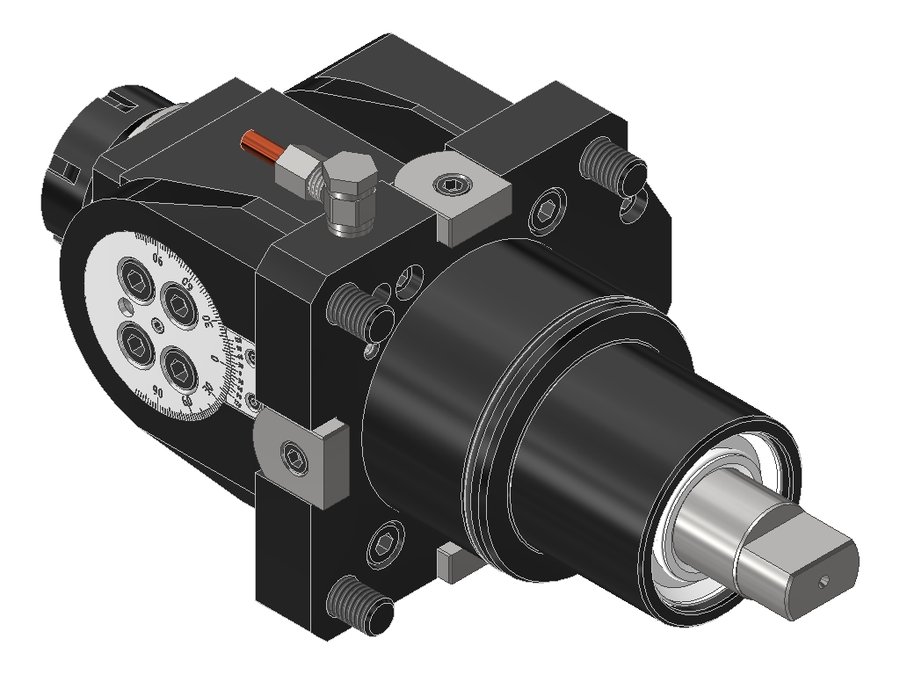

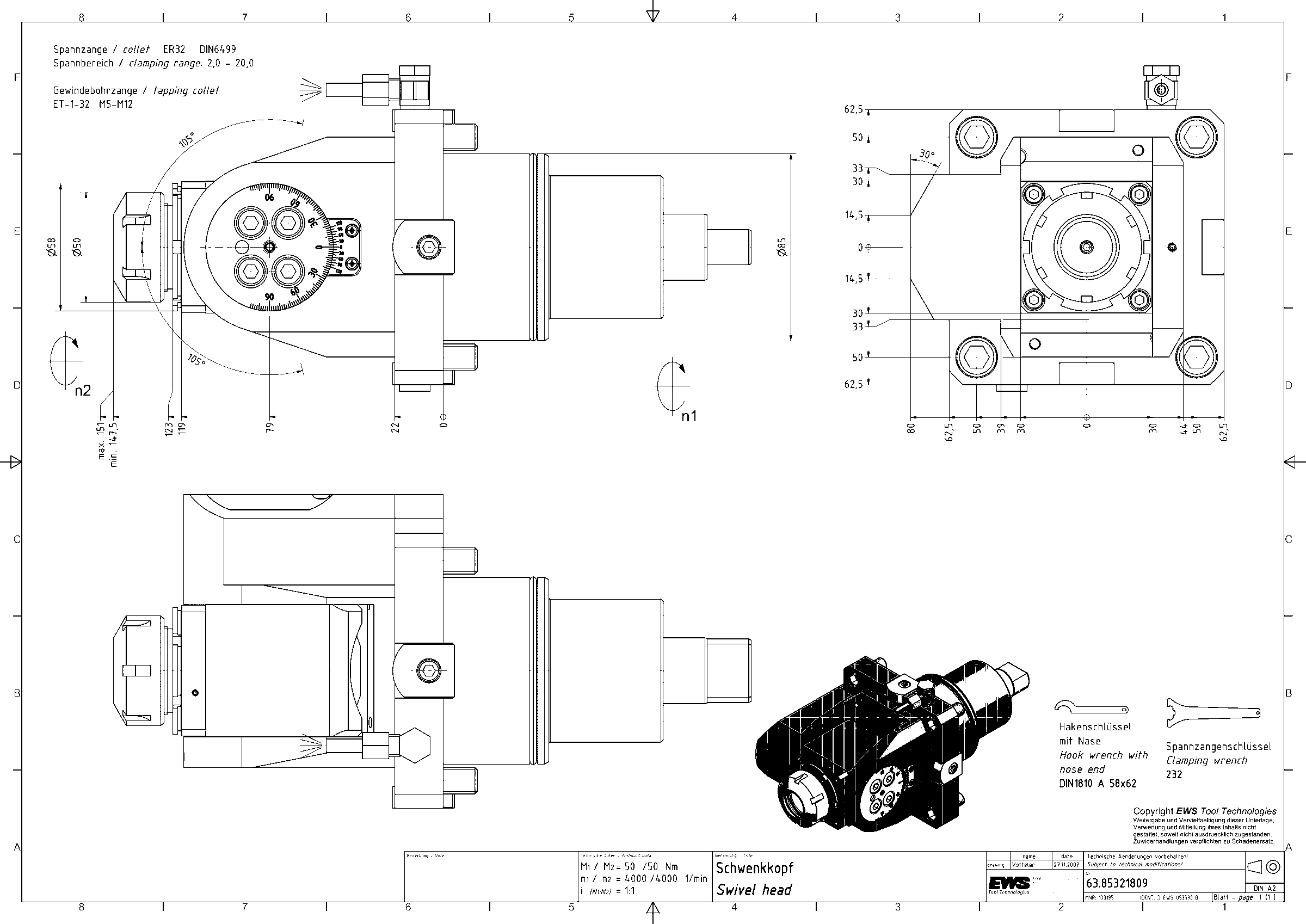

Головка приводная поворотная EWS 63.85321809, хвостовик Ø85, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB100A8515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 85 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 79 мм |
| Масса | 11,013 кг |
| Общая длина | 290 мм |
| Ширина | 100 мм |
| Заказной номер EWS | 133195 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 50 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 50 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.85321809 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку BMT — 47 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.6816QSMBMTIKIM | 68 | BMT68 Mazak | цанга ER16 | 1:1 | 44 | 185 | |
| 63.6816QSMBMTIM | 68 | BMT68 Mazak | цанга ER16 | 1:1 | 44 | 185 | |
| 63.7532VL8IKD | 75 | BMT75 | цанга ER32 | 1:1 | 82 | 271 | |
| 63.8032QSMBMT | 80 | BMT80 Mazak | цанга ER32 | 1:1 | 72 | 242 | |
| 63.55161809PFIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 206 | |
| 63.55161809PFIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 206 | |
| 63.65251809MT110F | 65 | BMT65 | цанга ER25 | 1:1 | 58 | 213 | |
| 63.65251809MT110FIKD | 65 | BMT65 | цанга ER25 | 1:1 | 70 | 226 | |
| 63.65251809PF | 65 | BMT65 | цанга ER25 | 1:1 | 58 | 234 | |
| 63.65251809PFIKD | 65 | BMT65 | цанга ER25 | 1:1 | 70 | 247 | |
| 63.85321809 | 85 | BMT85 | цанга ER32 | 1:1 | 79 | 290 | Текущая |
| 63.85321809IKD | 85 | BMT85 | цанга ER32 | 1:1 | 84 | 299 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.85321809.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
- DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 132 (EWS 104741)Гайка EWS 132, код 1320, тип UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
