EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.30C3LCTXRLIKTFR

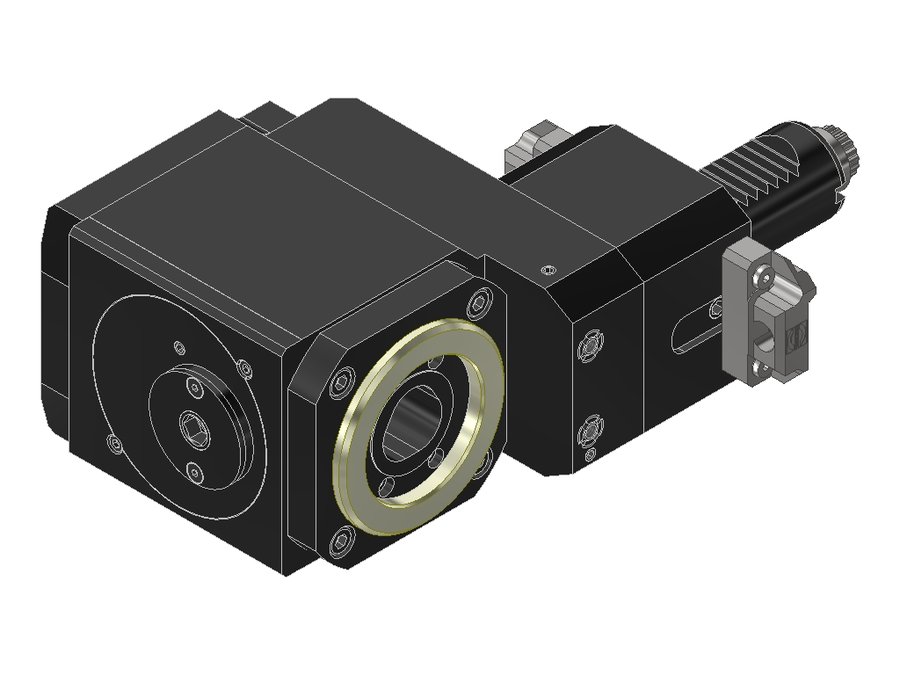

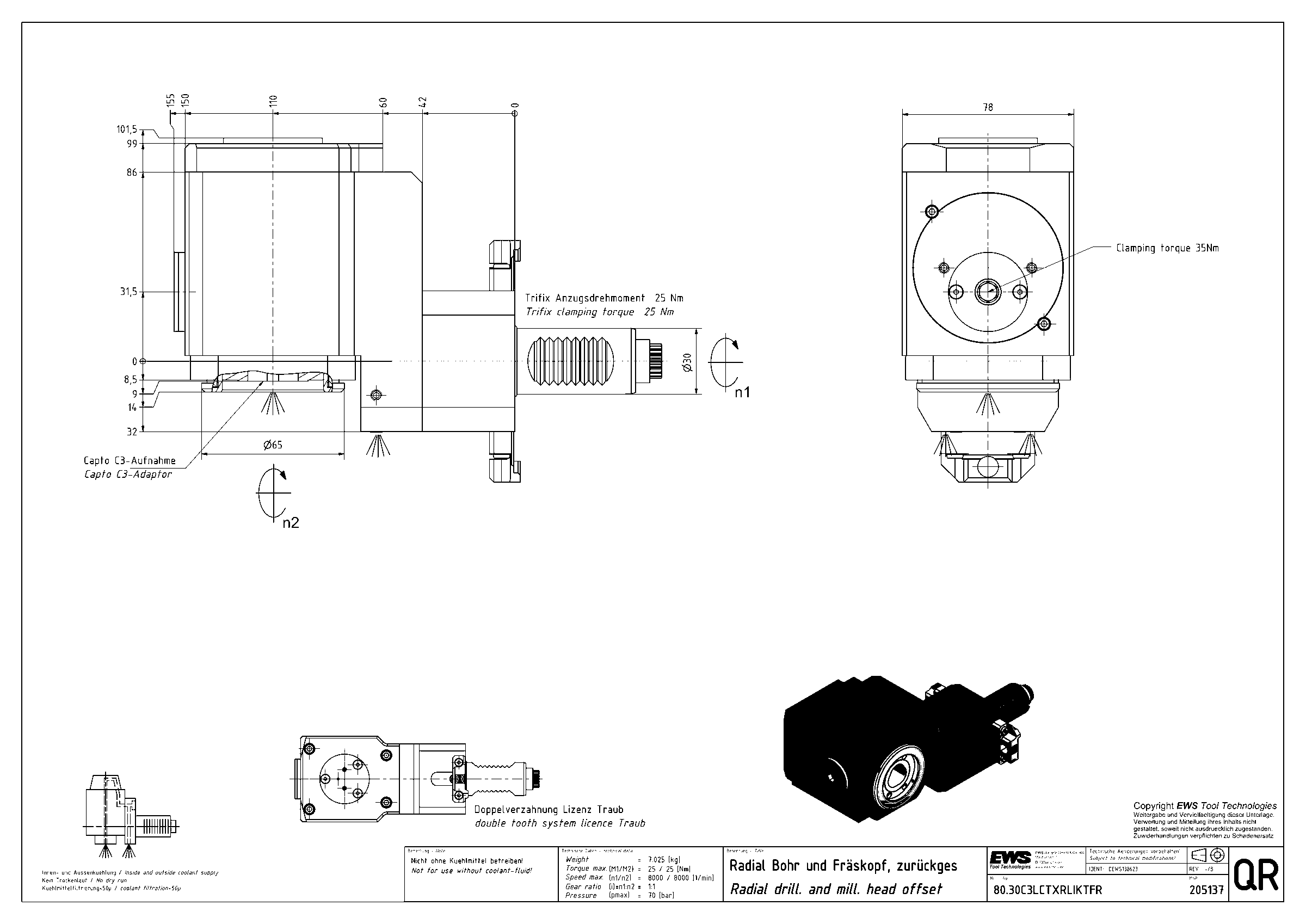

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30C3LCTXRLIKTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
| Система фиксации в гнезде | Trifix |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | CCS03200195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | PSC 32 |
| Функциональная длина | 110 мм |
| Вылет LPR | 150 мм |
| Масса | 6,86 кг |
| Высота | 78 мм |
| Общая длина | 217 мм |
| Ширина | 133,5 мм |
| Заказной номер EWS | 205137 |
| Радиальная высота | 39 мм |
| Радиальная ширина | 101,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 9 мм |
Описание
Головка приводная радиальная сверлильно-фрезерная со смещением
PSC — стандартизованный интерфейс
- Типоразмер PSC 32:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 35 Н·м
- Усилие зажима 16 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость < 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.25VX3L5480RLIKD#01 | 25 | VDI25 | EWS Varia VX3 | 75 | 108,5 | 165,5 | |
| 80.25VX3L5480RLIKDTFR | 25 | VDI25 | EWS Varia VX3 | 75 | 108,5 | 165,5 | |
| 80.25VX3LD5480RL#01 | 25 | VDI25 | EWS Varia VX3 | 75 | 108,5 | 165,5 | |
| 80.25VX3LD5480RLIKC | 25 | VDI25 | EWS Varia VX3 | 75 | 108,5 | 165,5 | |
| 80.30C3CTXRLIK | 30 | VDI30 | PSC 32 | 80 | 120 | 187 | |
| 80.30C3LCTXRLIK | 30 | VDI30 | PSC 32 | 110 | 150 | 217 | |
| 80.30C3LCTXRLIKTFR | 30 | VDI30 | PSC 32 | 110 | 150 | 217 | Текущая |
| 80.30VX3CTXRL#01 | 30 | VDI30 | EWS Varia VX3 | 70 | 104 | 171 | |
| 80.30VX3CTXRLI1 | 30 | VDI30 | EWS Varia VX3 | 70 | 103,5 | 170,5 | |
| 80.30VX3CTXRLIKD | 30 | VDI30 | EWS Varia VX3 | 70 | 103,5 | 170,5 | |
| 80.30VX3CTXRLIKDI1 | 30 | VDI30 | EWS Varia VX3 | 70 | 103,5 | 170,5 | |
| 80.30VX3DG300RLIKCW | 30 | VDI30 | EWS Varia VX3 | 90 | 123,5 | 198 |
