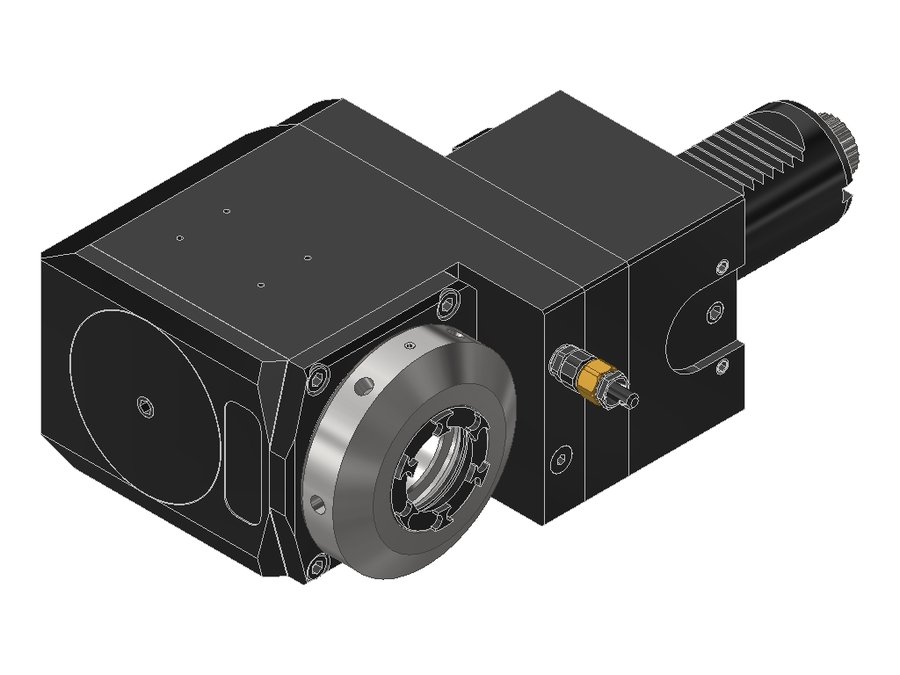

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032LCTXRLIKDI1IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

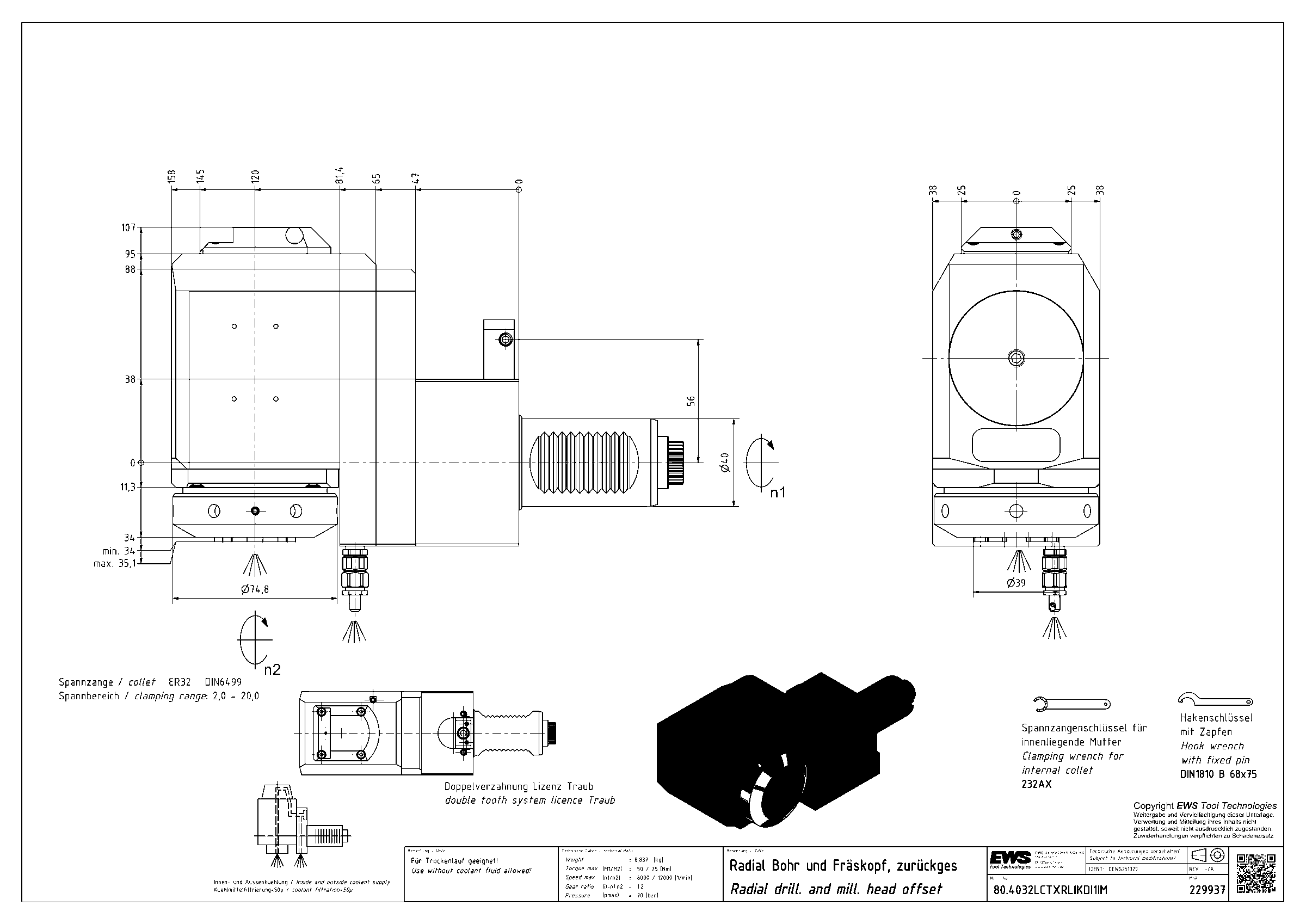

EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.4032LCTXRLIKDI1IM

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032LCTXRLIKDI1IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина120 мм
Вылет LPR158 мм
Масса8,837 кг
Высота76 мм
Общая длина233 мм
Ширина145 мм
Заказной номер EWS229937
Радиальная высота38 мм
Радиальная ширина107 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина34 мм
