EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.4032LCTXRLIKDIM

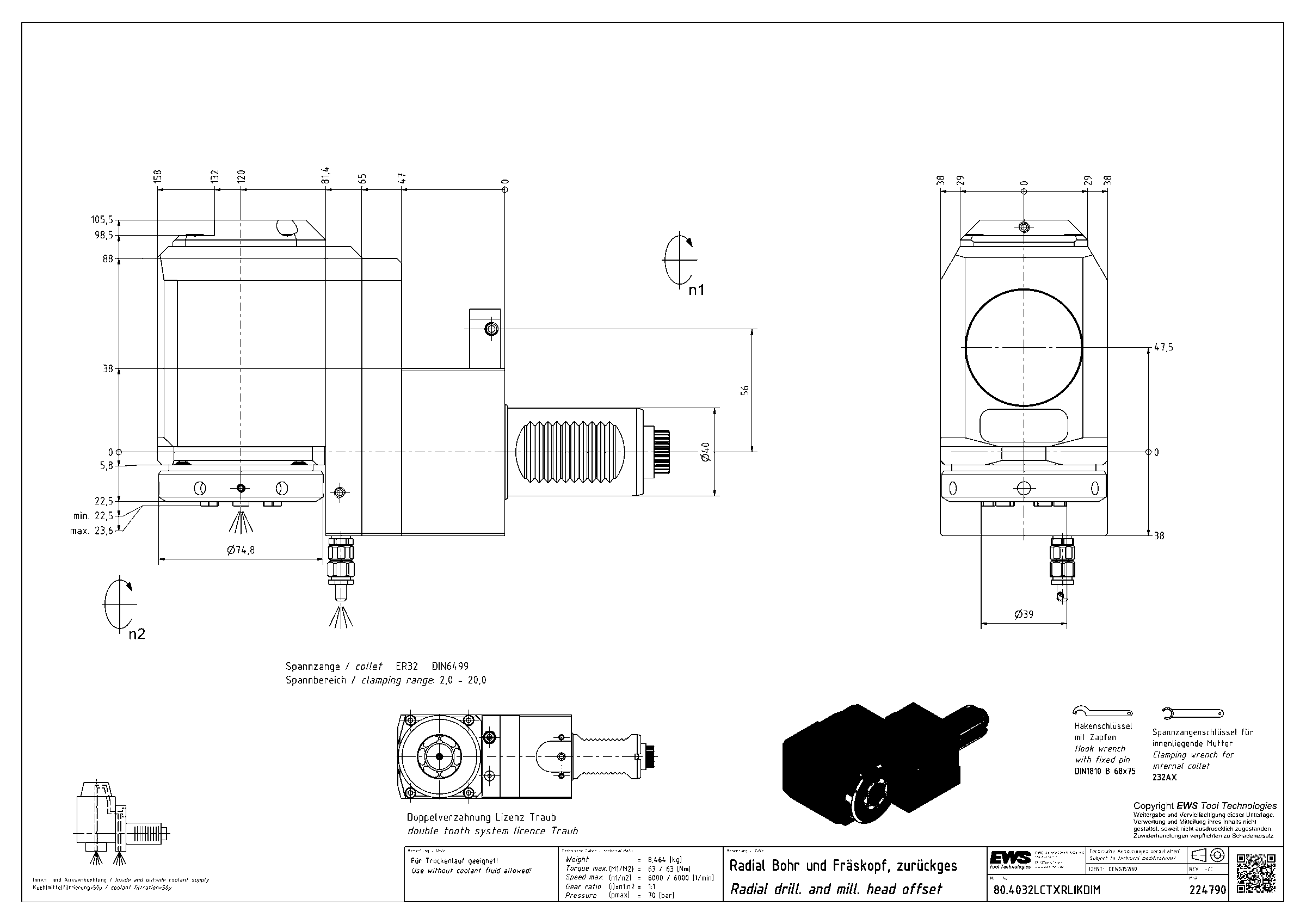

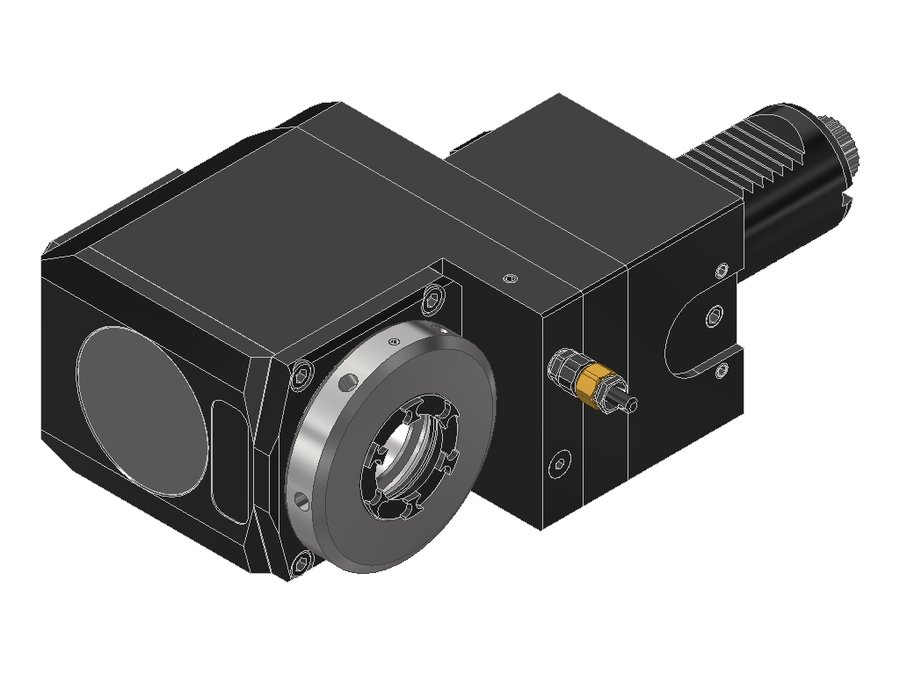

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032LCTXRLIKDIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 120 мм |
| Вылет LPR | 158 мм |
| Масса | 8,464 кг |
| Высота | 76 мм |
| Общая длина | 233 мм |
| Ширина | 143,5 мм |
| Заказной номер EWS | 224790 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 105,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 22,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.4032HAASSL40HLIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 258,25 | |
| 80.4032HAASSL40HLIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 258,25 | |
| 80.4032HAASSL40LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 245,55 | |
| 80.4032HAASSL40LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 245,55 | |
| 80.4032LB15LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 221 | |
| 80.4032LCTXRLIKDI1IM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 80.4032LCTXRLIKDIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | Текущая |
| 80.4032LCTXRLIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 80.4032SQT10LIMX100 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 100 | 138 | 199 | |
| 80.4032SQT15LIKDI1IM | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032SQT15LIKDIM#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032SQT15LIM#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.4032LCTXRLIKDIM.
