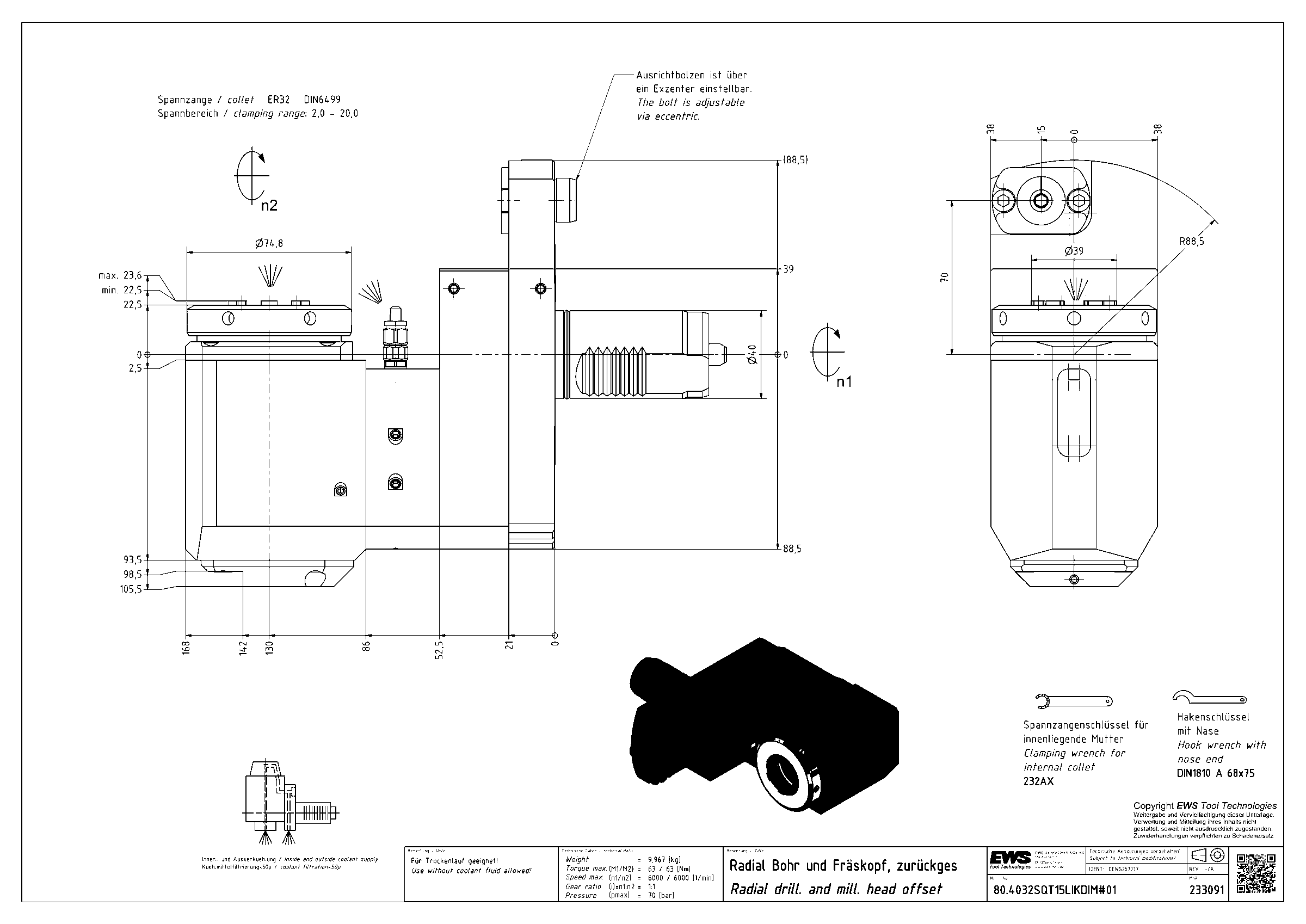

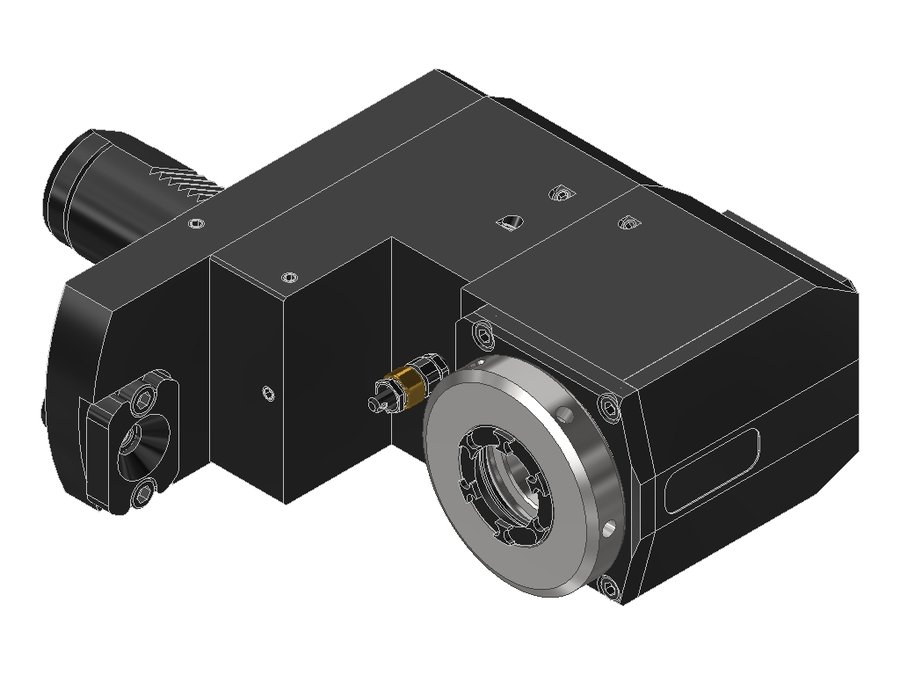

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032SQT15LIKDIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.4032SQT15LIKDIM#01

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032SQT15LIKDIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV04000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментацанга ER32
Функциональная длина130 мм
Вылет LPR168 мм
Масса9,967 кг
Высота76 мм
Общая длина246 мм
Ширина145,27 мм
Заказной номер EWS233091
Радиальная высота38 мм
Радиальная ширина105,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина22,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.4032LB15LIKDIM40VDI40цанга ER3290128221
80.4032LCTXRLIKDI1IM40VDI40цанга ER32120158233
80.4032LCTXRLIKDIM40VDI40цанга ER32120158233
80.4032LCTXRLIM40VDI40цанга ER32120158233
80.4032SQT10LIMX10040VDI40 shaft rotated 30°цанга ER32100138199
80.4032SQT15LIKDI1IM40VDI40 shaft rotated 30°цанга ER32130168246
80.4032SQT15LIKDIM#0140VDI40 shaft rotated 30°цанга ER32130168246Текущая
80.4032SQT15LIM#0140VDI40 shaft rotated 30°цанга ER32130168246
80.4032VL3LIKDIM40VDI40цанга ER3275115215
80.4032VL3LIM40VDI40цанга ER3275115215
80.4032VLHP3LIKDIM40VDI40цанга ER3290128213
80.5040DSQT2850VDI50 shaft rotated 30°ER40160210295
Показать ещё · всего в серии 224

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.4032SQT15LIKDIM#01.

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX

Документы по позиции

Для этой позиции документы пока не привязаны.
