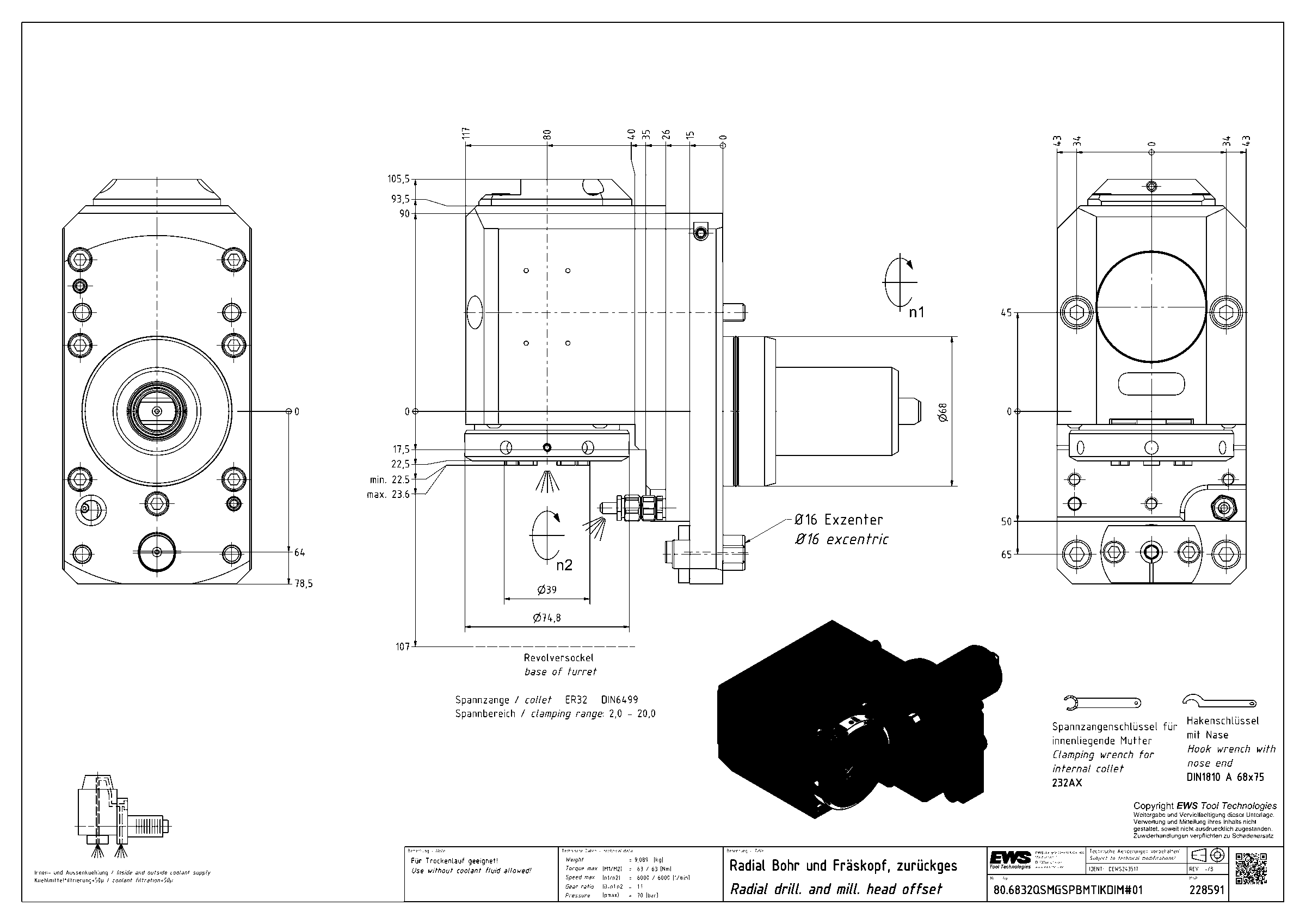

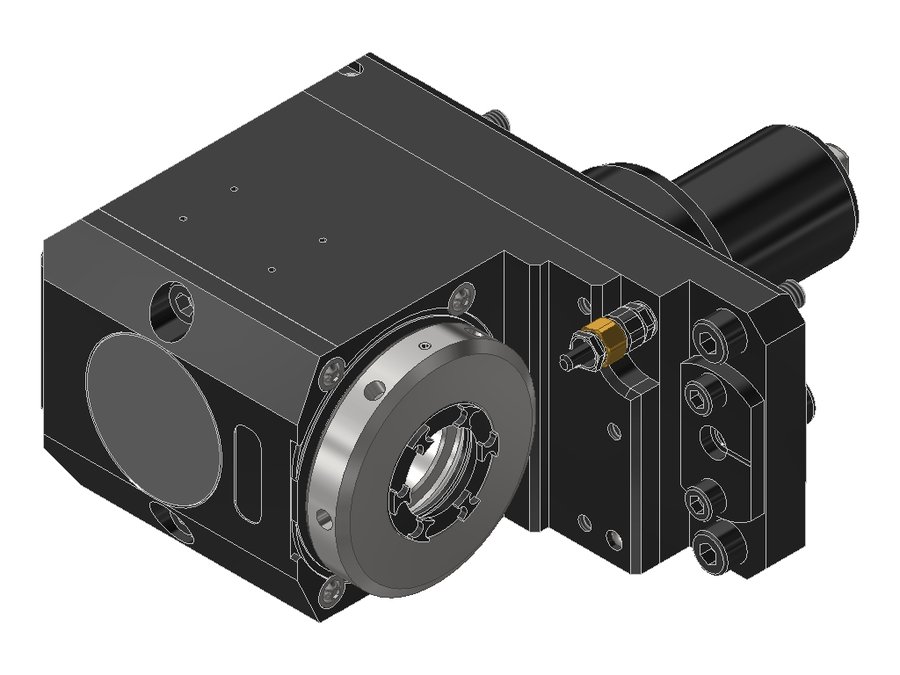

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.6832QSMGSPBMTIKDIM#01, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 68 мм |
| Исполнение | левое |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 80 мм |
| Вылет LPR | 117 мм |
| Масса | 9,089 кг |
| Высота | 86 мм |
| Общая длина | 207 мм |
| Ширина | 184 мм |
| Заказной номер EWS | 228591 |
| Радиальная ширина | 105,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 22,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 80.6832QSMGSPBMTIKDIM#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная со смещением
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:
- Меньшая вибрация шпинделя инструмента
- Существенно большая передаваемая мощность
- Меньший люфт в передаче
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.6532VLHP6FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 266 | |
| 80.6532VLHP6FIM | 65 | BMT65 | цанга ER32 | 130 | 166 | 261 | |
| 80.6532VT4FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 311 | |
| 80.6532VT4FIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 311 | |
| 80.6832DQSMGSPBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.6832DQSMGSPBMTIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.6832QSMGSPBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | Текущая |
| 80.6832QSMGSPBMTIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.45251809PFIKDIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.45251809PFIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.45251809PFIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.45251809PFIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.6832QSMGSPBMTIKDIM#01.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
