EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.6832DQSMGSPBMTIM#01

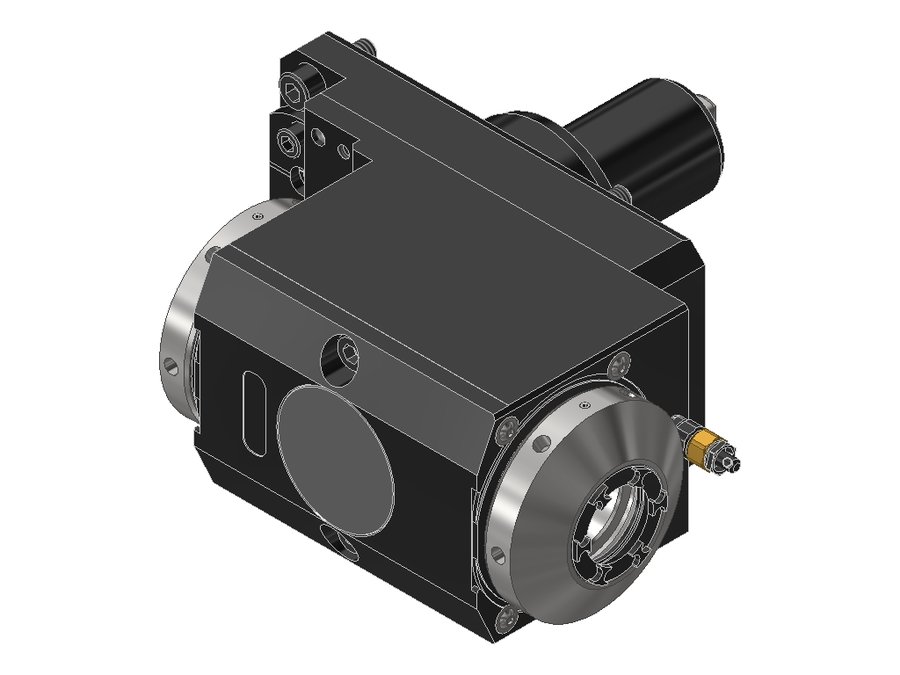

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.6832DQSMGSPBMTIM#01, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB068B6815 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 68 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 80 мм |
| Вылет LPR | 117 мм |
| Масса | 10,633 кг |
| Высота | 86 мм |
| Общая длина | 207 мм |
| Заказной номер EWS | 228590 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 132 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.6532VL6FIM | 65 | BMT65 | цанга ER32 | 130 | 166 | 276 | |
| 80.6532VLHP6FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 266 | |
| 80.6532VLHP6FIM | 65 | BMT65 | цанга ER32 | 130 | 166 | 261 | |
| 80.6532VT4FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 311 | |
| 80.6532VT4FIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 311 | |
| 80.6832DQSMGSPBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.6832DQSMGSPBMTIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | Текущая |
| 80.6832QSMGSPBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.6832QSMGSPBMTIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.45251809PFIKDIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.45251809PFIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.45251809PFIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.6832DQSMGSPBMTIM#01.
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Ключи и отвёртки1
- 232AXКлюч для зажимной гайки EWS 232AX
