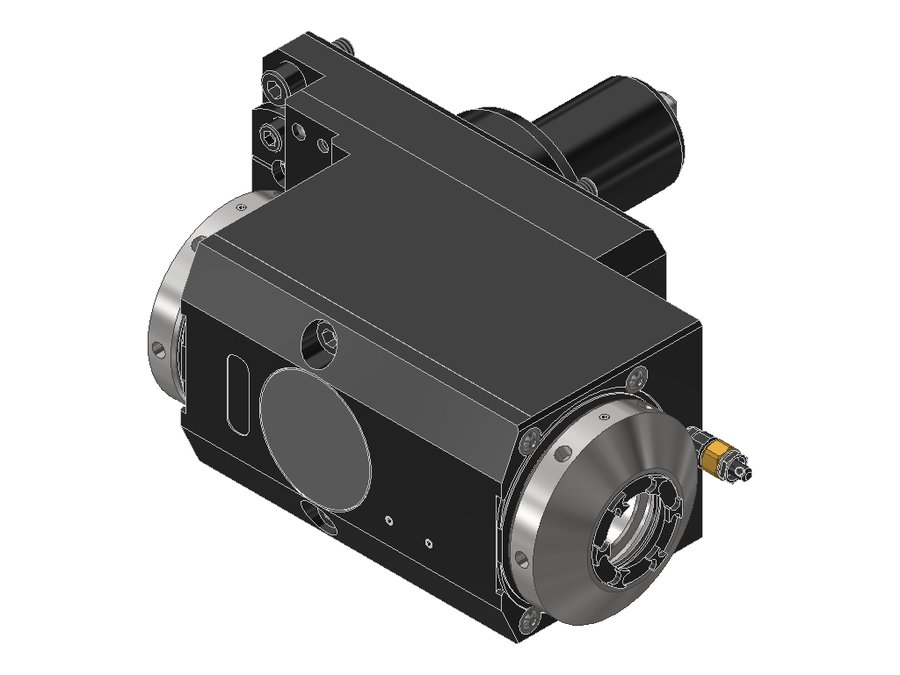

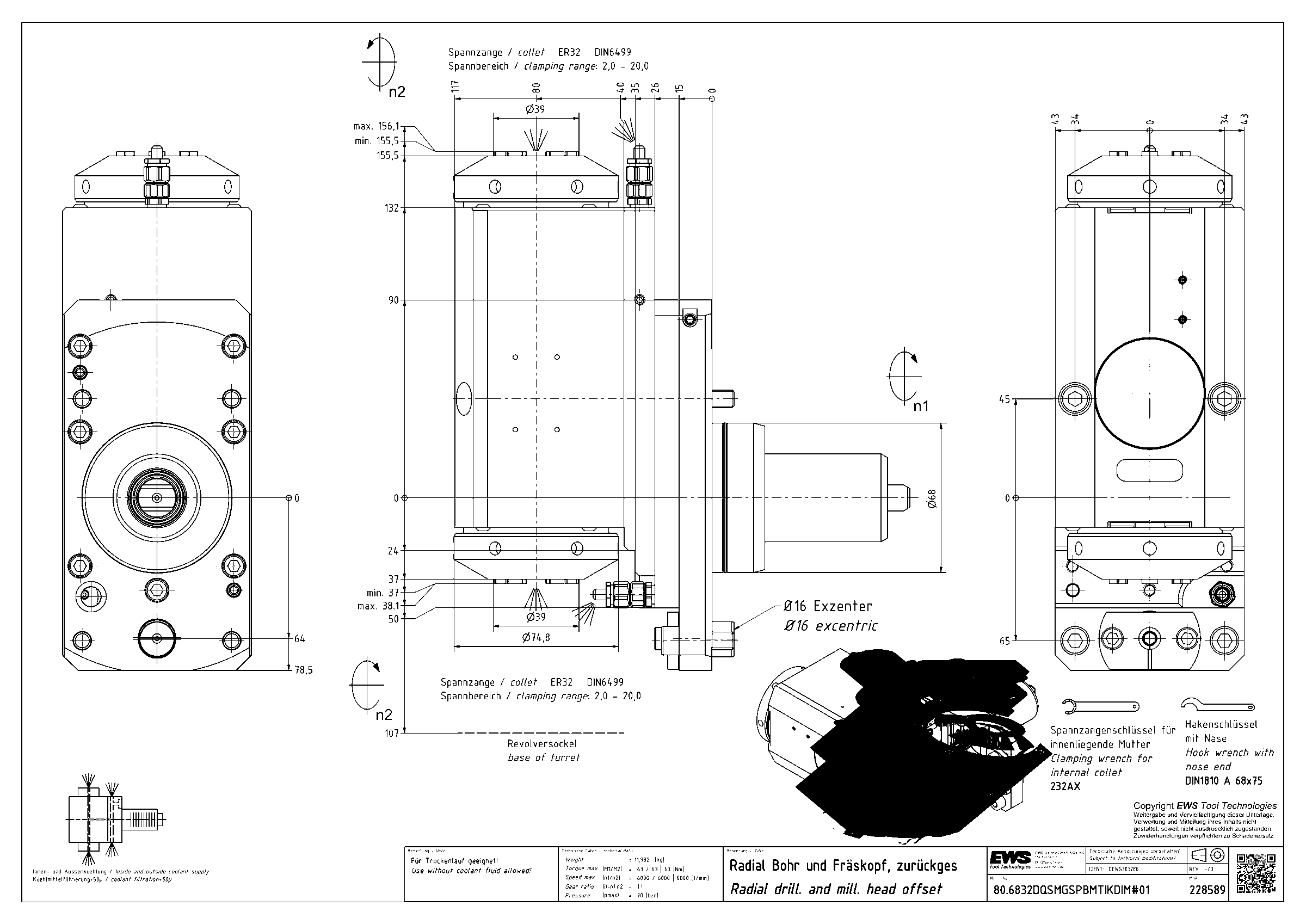

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.6832DQSMGSPBMTIKDIM#01, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 80.6832DQSMGSPBMTIKDIM#01

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.6832DQSMGSPBMTIKDIM#01, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB068B6815
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениенейтральное
Присоединение к станкуBMT68 Mazak
Присоединение инструментацанга ER32
Функциональная длина80 мм
Вылет LPR117 мм
Масса11,982 кг
Высота86 мм
Общая длина207 мм
Заказной номер EWS228589
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина155,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.6832DQSMGSPBMTIKDIM#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.6532VL6FIKDIM65BMT65цанга ER32130171281
80.6532VL6FIM65BMT65цанга ER32130166276
80.6532VLHP6FIKDIM65BMT65цанга ER32130171266
80.6532VLHP6FIM65BMT65цанга ER32130166261
80.6532VT4FIKDIM65BMT65цанга ER32130171311
80.6532VT4FIM65BMT65цанга ER32130171311
80.6832DQSMGSPBMTIKDIM#0168BMT68 Mazakцанга ER3280117207Текущая
80.6832DQSMGSPBMTIM#0168BMT68 Mazakцанга ER3280117207
80.6832QSMGSPBMTIKDIM#0168BMT68 Mazakцанга ER3280117207
80.6832QSMGSPBMTIM#0168BMT68 Mazakцанга ER3280117207
80.45251809PFIKDIMX7045BMT45цанга ER2570103187
80.45251809PFIKDIMX8545BMT45цанга ER2585118202

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.6832DQSMGSPBMTIKDIM#01.

Цанги18

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX

Ключи и отвёртки1

  • 232AXКлюч для зажимной гайки EWS 232AX
