Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. A16M-PWLNR06

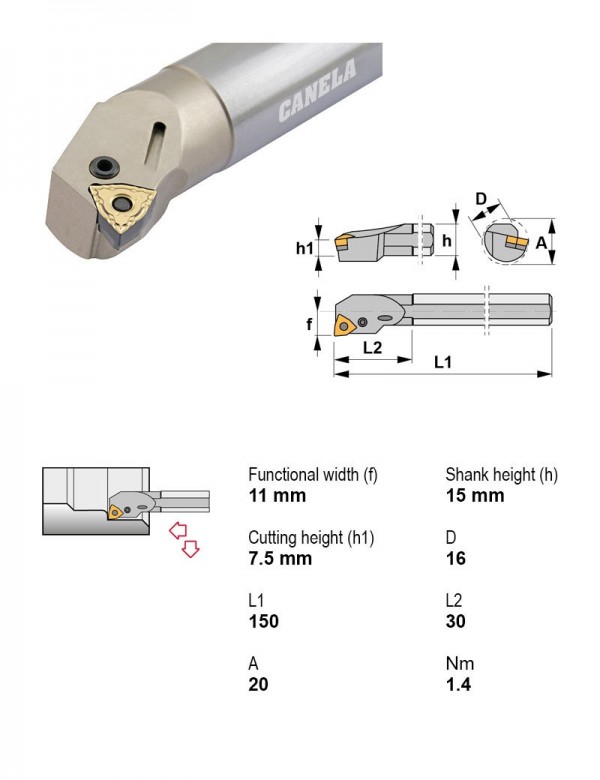

Оправка расточная Ø16 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 16 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| A10H-SCLCR06 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 10 | |
| A12K-SCLCL06 | 95° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | C — ромбическая 80° | 12 | |
| A12K-SCLCR06 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 12 | |
| A16M-PCLNL09 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | C — ромбическая 80° | 16 | |
| A16M-PCLNR09 | 95° | Рычажный зажим | Расточная оправка | Есть | Правое | Отрицательный | C — ромбическая 80° | 16 | |
| A16M-PWLNL06 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | W — тригональная 80° | 16 | |
| A16M-PWLNR06 | 95° | Рычажный зажим | Расточная оправка | Есть | Правое | Отрицательный | W — тригональная 80° | 16 | Текущая |
| A16M-SCLCL09 | 95° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | C — ромбическая 80° | 16 | |
| A16M-SCLCR09 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 16 | |
| A16M-SVJCL11 | 93° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | V — ромбическая 35° | 16 | |
| A16M-SVJCR11 | 93° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | V — ромбическая 35° | 16 | |
| A20Q-PCLNL09 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | C — ромбическая 80° | 20 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A16M-PWLNR06.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Патроны резьбонарезные1
- 75010Оправка для насадных фрез CAT 0.750 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
