Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. A25R-PWLNL08

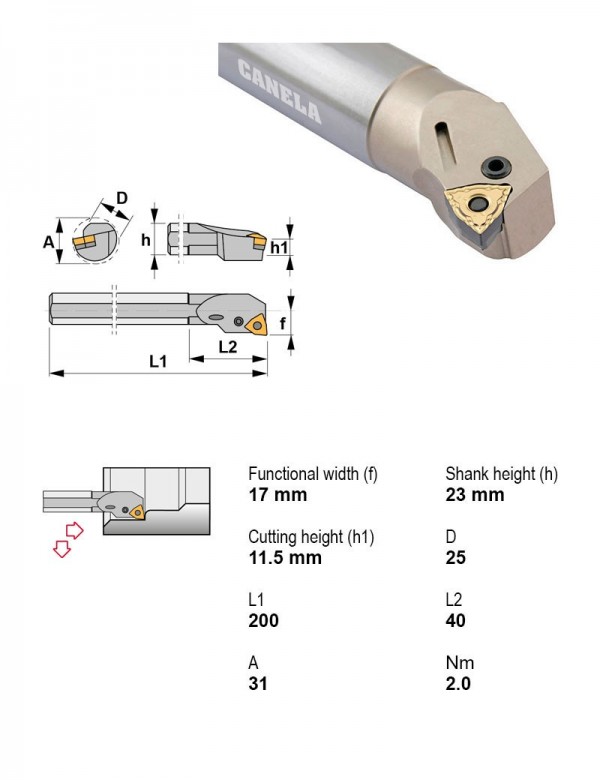

Оправка расточная Ø25 мм, 95°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 25 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| A20Q-SCLCR09 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 20 | |
| A20Q-SVJCL11 | 93° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | V — ромбическая 35° | 20 | |
| A20Q-SVJCR11 | 93° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | V — ромбическая 35° | 20 | |
| A25R-PCLNL12 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | C — ромбическая 80° | 25 | |
| A25R-PCLNR12 | 95° | Рычажный зажим | Расточная оправка | Есть | Правое | Отрицательный | C — ромбическая 80° | 25 | |
| A25R-PWLNL06 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | W — тригональная 80° | 25 | |
| A25R-PWLNL08 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | W — тригональная 80° | 25 | Текущая |
| A25R-PWLNR06 | 95° | Рычажный зажим | Расточная оправка | Есть | Правое | Отрицательный | W — тригональная 80° | 25 | |
| A25R-PWLNR08 | 95° | Рычажный зажим | Расточная оправка | Есть | Правое | Отрицательный | W — тригональная 80° | 25 | |
| A25R-SCLCL09 | 95° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | C — ромбическая 80° | 25 | |
| A25R-SCLCR09 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 25 | |
| A25R-SVJCL16 | 93° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | V — ромбическая 35° | 25 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A25R-PWLNL08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Документы по позиции
Для этой позиции технический лист пока не привязан.
