Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. A25R-PWLNL06

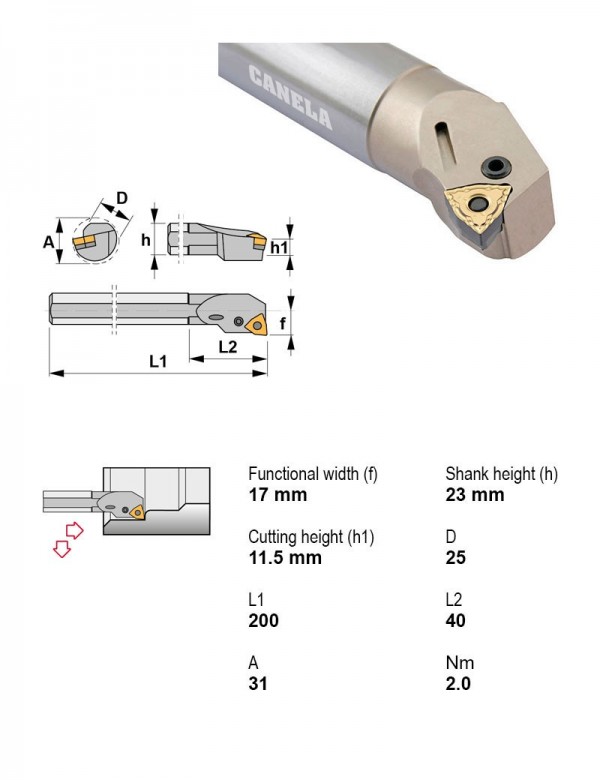

Оправка расточная Ø25 мм, 95°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 25 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| A20Q-SCLCL09 | 95° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | C — ромбическая 80° | 20 | |
| A20Q-SCLCR09 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 20 | |
| A20Q-SVJCL11 | 93° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | V — ромбическая 35° | 20 | |
| A20Q-SVJCR11 | 93° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | V — ромбическая 35° | 20 | |
| A25R-PCLNL12 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | C — ромбическая 80° | 25 | |
| A25R-PCLNR12 | 95° | Рычажный зажим | Расточная оправка | Есть | Правое | Отрицательный | C — ромбическая 80° | 25 | |
| A25R-PWLNL06 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | W — тригональная 80° | 25 | Текущая |
| A25R-PWLNL08 | 95° | Рычажный зажим | Расточная оправка | Есть | Левое | Отрицательный | W — тригональная 80° | 25 | |
| A25R-PWLNR06 | 95° | Рычажный зажим | Расточная оправка | Есть | Правое | Отрицательный | W — тригональная 80° | 25 | |
| A25R-PWLNR08 | 95° | Рычажный зажим | Расточная оправка | Есть | Правое | Отрицательный | W — тригональная 80° | 25 | |
| A25R-SCLCL09 | 95° | Центральный винт | Расточная оправка | Есть | Левое | Положительный | C — ромбическая 80° | 25 | |
| A25R-SCLCR09 | 95° | Центральный винт | Расточная оправка | Есть | Правое | Положительный | C — ромбическая 80° | 25 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A25R-PWLNL06.
Пластины токарные по ISO 18323
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Корпуса сборных фрез1
- 063007005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø25 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
