Canela · Оправки расточные — рычажный зажим, пластина W (тригональная 80°) · арт. A25R-PWLNR08

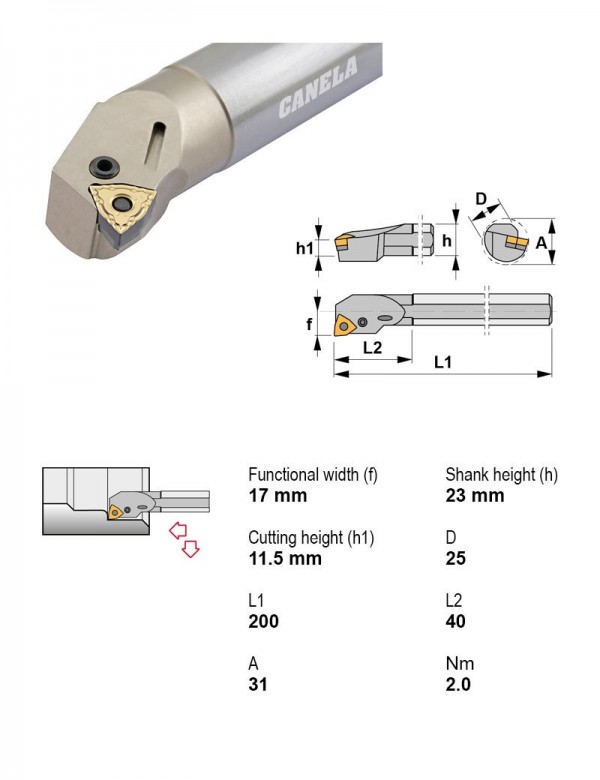

Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 25 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина W (тригональная 80°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| A16M-PWLNR06 | Расточная оправка | Есть | Правое | 16 | 9.52 | |
| A20Q-PWLNL06 | Расточная оправка | Есть | Левое | 20 | 9.52 | |
| A20Q-PWLNR06 | Расточная оправка | Есть | Правое | 20 | 9.52 | |
| A25R-PWLNL06 | Расточная оправка | Есть | Левое | 25 | 9.52 | |
| A25R-PWLNL08 | Расточная оправка | Есть | Левое | 25 | 12.7 | |
| A25R-PWLNR06 | Расточная оправка | Есть | Правое | 25 | 9.52 | |
| A25R-PWLNR08 | Расточная оправка | Есть | Правое | 25 | 12.7 | Текущая |
| A32S-PWLNL06 | Расточная оправка | Есть | Левое | 32 | 9.52 | |
| A32S-PWLNL08 | Расточная оправка | Есть | Левое | 32 | 12.7 | |
| A32S-PWLNR06 | Расточная оправка | Есть | Правое | 32 | 9.52 | |
| A32S-PWLNR08 | Расточная оправка | Есть | Правое | 32 | 12.7 | |
| A32X-PWLNL08-N | Расточная оправка виброгасящая | Есть | Левое | 32 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A25R-PWLNR08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 1626Винт рычажного зажима M6×1 1626
Запчасти к инструменту1
- 8212Рычаг прижимной 8212
Документы по позиции
Для этой позиции документы пока не привязаны.
