Canela · Оправки расточные — внутреннее точение · арт. A25R-SSSCL09

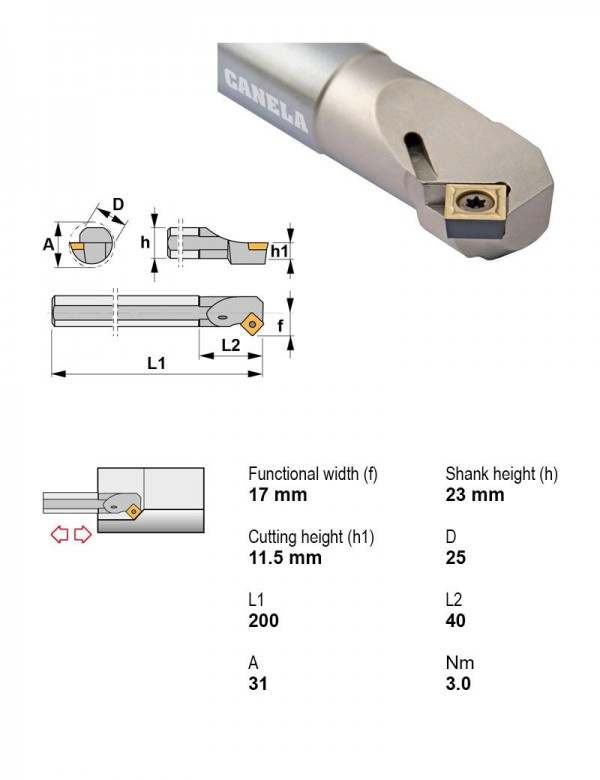

Оправка расточная Ø25 мм, 45°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 25 |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A25R-PSKNL12 | Расточная оправка | Есть | 25 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| A25R-PSKNR12 | Расточная оправка | Есть | 25 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| A25R-PSSNL12 | Расточная оправка | Есть | 25 | 45° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| A25R-PSSNR12 | Расточная оправка | Есть | 25 | 45° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| A25R-PTFNL16 | Расточная оправка | Есть | 25 | 90° | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| A25R-PTFNR16 | Расточная оправка | Есть | 25 | 90° | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| A25R-SSSCL09 | Расточная оправка | Есть | 25 | 45° | Центральный винт | Левое | Положительный | S — квадратная 90° | Внутреннее точение | Текущая |
| A25R-SSSCR09 | Расточная оправка | Есть | 25 | 45° | Центральный винт | Правое | Положительный | S — квадратная 90° | Внутреннее точение | |
| A25R-STFCL16 | Расточная оправка | Есть | 25 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A25R-STFCR16 | Расточная оправка | Есть | 25 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A25X-STFCL16-N | Расточная оправка виброгасящая | Есть | 25 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A25X-STFCR16-N | Расточная оправка виброгасящая | Есть | 25 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A25R-SSSCL09.
Пластины фрезерные3
- SCGT09T304-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15
- SCGT09T308-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15
- SCMT09T304-39TL20Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав TL20
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Пластины токарные по ISO 18321
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
