Canela · Пластины фрезерные — форма S (квадратная 90°) · арт. SCGT09T304-ALKM15

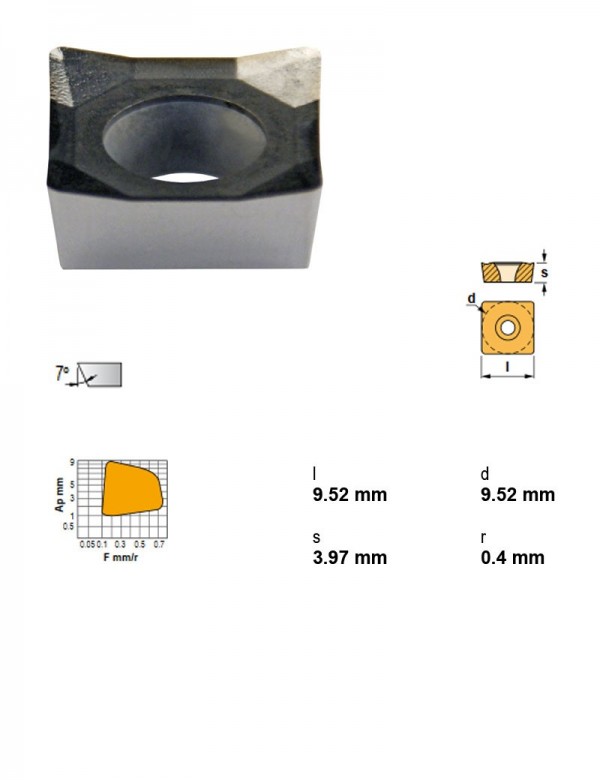

Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | KM15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая, черновая |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 3,97 мм |
Другие типоразмеры серии
Пластины фрезерные — форма S (квадратная 90°) — 56 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|
| SCGT09T304-ALKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | Положительный | 3,97 | Текущая |
| SCGT09T308-ALKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | Положительный | 3,97 | |
| SCGT120408-ALKM15 | фрезерование, точение | KM15 | 12,7 | Чугун | Положительный | 4,76 | |
| SCMT09T304-39TL20 | фрезерование, точение | TL20 | 9,52 | Сталь | Положительный | 3,97 | |
| SCMT120408-39KM15 | фрезерование, точение | KM15 | 12,7 | Чугун | Положительный | 4,76 | |
| SCMT120408-39TL20 | фрезерование, точение | TL20 | 12,7 | Сталь | Положительный | 4,76 | |
| SDMT09T308TIN21 | Фрезерование | TIN21 | 9,1 | Сталь | Положительный | 3,97 | |
| SDMT09T308TL40 | Фрезерование | TL40 | 9,1 | Сталь | Положительный | 3,97 | |
| SDMT120508TIN21 | Фрезерование | TIN21 | 12,35 | Сталь | Положительный | 5,56 | |
| SDMT120508TL40 | Фрезерование | TL40 | 12,35 | Сталь | Положительный | 5,56 | |
| SEHT1204AFFN-ALKM15 | Фрезерование | KM15 | 12,7 | Чугун | Положительный | 4,76 | |
| SEHT1204AFNTIN21 | Фрезерование | TIN21 | 12,7 | Сталь | Положительный | 4,76 |
Совместимость
Связанные позиции по данным производителя — 30 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SCGT09T304-ALKM15 указан производителем как подходящий.
Оправки расточные20
- A16M-SSSCL09Оправка расточная Ø16 мм, 45°, левое
- A16M-SSSCR09Оправка расточная Ø16 мм, 45°, правое
- A20Q-SSSCL09Оправка расточная Ø20 мм, 45°, левое
- A20Q-SSSCR09Оправка расточная Ø20 мм, 45°, правое
- A25R-SSSCL09Оправка расточная Ø25 мм, 45°, левое, Под пластину, I.C. 9,52 мм
- A25R-SSSCR09Оправка расточная Ø25 мм, 45°, правое, Под пластину, I.C. 9,52 мм
- PSC40-SSKCL13080-09Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SSKCR13080-09Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SSKCL13080-09Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SSKCR13080-09Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S16R-SSKCL09Оправка расточная Ø16 мм, 75°, левое, Крепление пластины Центральный винт
- S16R-SSKCR09Оправка расточная Ø16 мм, 75°, правое, Крепление пластины Центральный винт
- S20S-SSKCL09Оправка расточная Ø20 мм, 75°, левое, Крепление пластины Центральный винт
- S20S-SSKCR09Оправка расточная Ø20 мм, 75°, правое, Крепление пластины Центральный винт
- S25T-SSKCL09Оправка расточная Ø25 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-SSKCR09Оправка расточная Ø25 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSKCL10CA-09Оправка расточная, 75°, левое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSKCR10CA-09Оправка расточная, 75°, правое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCL10CA-09Оправка расточная, 45°, левое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SSSCR10CA-09Оправка расточная, 45°, правое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
Державки токарные по ISO 560810
- SSBCL1212F09Державка токарная, 12X12, 75°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSBCL1616H09Державка токарная, 16X16, 75°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSBCR1212F09Державка токарная, 12X12, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSBCR1616H09Державка токарная, 16X16, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSDCN1212F09Державка токарная, 12X12, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSDCN1616H09Державка токарная, 16X16, 45°, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSSCL1212F09Державка токарная, 12X12, 45°, левое, Применение точение фаски, точение, Под пластину, I.C. 9,52 мм
- SSSCL1616H09Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SSSCR1212F09Державка токарная, 12X12, 45°, правое, Применение точение фаски, точение, Под пластину, I.C. 9,52 мм
- SSSCR1616H09Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
