Canela · Оправки расточные — центральный винт, пластина S (квадратная 90°) · арт. S16R-SSKCR09

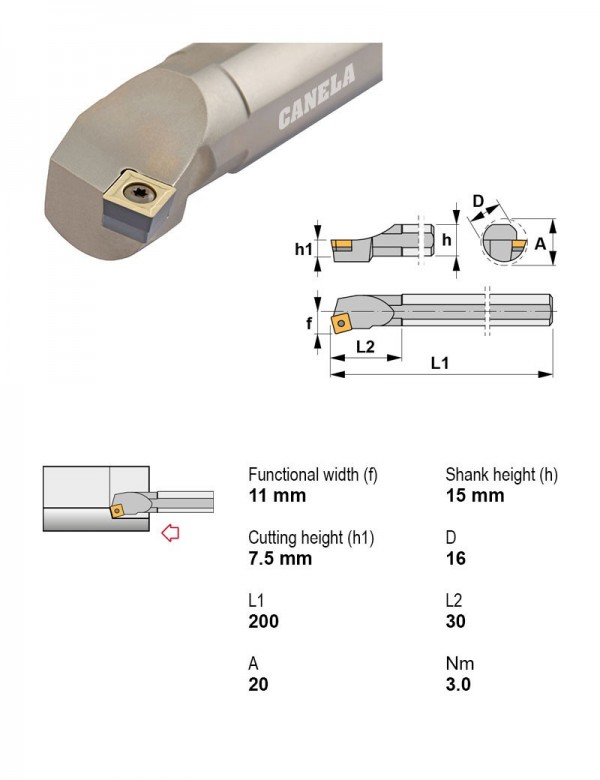

Оправка расточная Ø16 мм, 75°, правое, Крепление пластины Центральный винт
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина S (квадратная 90°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| A25R-SSSCR09 | Внутреннее точение | 45° | Расточная оправка | Есть | Правое | 25 | 9.52 | |
| PSC40-SSKCL13080-09 | Внутреннее точение | 75° | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-SSKCR13080-09 | Внутреннее точение | 75° | PSC | Есть | Правое | 40 | 9.52 | |
| PSC50-SSKCL13080-09 | Внутреннее точение | 75° | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-SSKCR13080-09 | Внутреннее точение | 75° | PSC | Есть | Правое | 50 | 9.52 | |
| S16R-SSKCL09 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 16 | 9.52 | |
| S16R-SSKCR09 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 16 | 9.52 | Текущая |
| S20S-SSKCL09 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 20 | 9.52 | |
| S20S-SSKCR09 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 20 | 9.52 | |
| S25T-SSKCL09 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 25 | 9.52 | |
| S25T-SSKCR09 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 25 | 9.52 | |
| S32U-SSKCL12 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 32 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S16R-SSKCR09.
Пластины фрезерные3
- SCGT09T304-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
- SCGT09T308-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8
- SCMT09T304-39TL20Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав TL20
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Пластины токарные по ISO 18321
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
Документы по позиции
Для этой позиции документы пока не привязаны.
