Canela · Оправки расточные — внутреннее точение · арт. PSC50-SSKCR13080-09

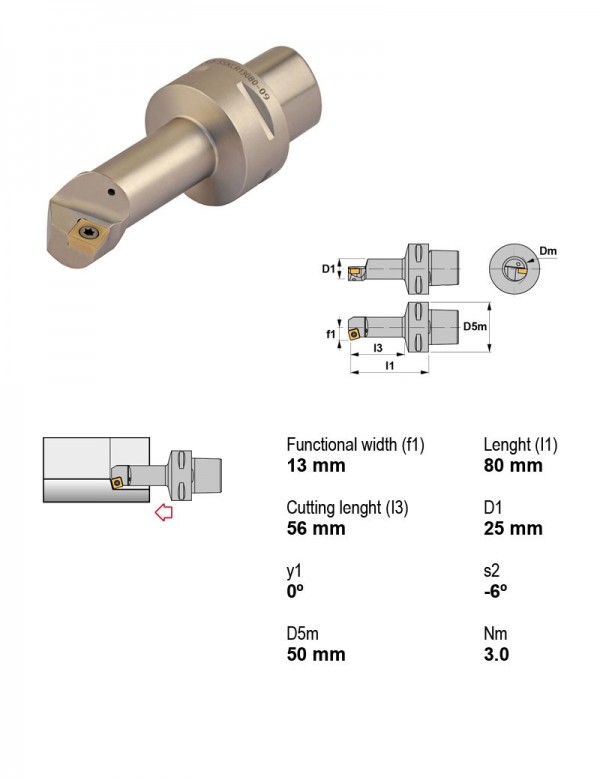

Оправка расточная Ø50 мм, 75°, правое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| PSC50-PSKNL22110-12 | PSC | Есть | 50 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| PSC50-PSKNL27140-12 | PSC | Есть | 50 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| PSC50-PSKNR17090-12 | PSC | Есть | 50 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| PSC50-PSKNR22110-12 | PSC | Есть | 50 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| PSC50-PSKNR27140-12 | PSC | Есть | 50 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| PSC50-SSKCL13080-09 | PSC | Есть | 50 | 75° | Центральный винт | Левое | Положительный | S — квадратная 90° | Внутреннее точение | |
| PSC50-SSKCR13080-09 | PSC | Есть | 50 | 75° | Центральный винт | Правое | Положительный | S — квадратная 90° | Внутреннее точение | Текущая |
| PSC50-STFCL11070-11 | PSC | Есть | 50 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC50-STFCL13080-11 | PSC | Есть | 50 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC50-STFCL17090-16 | PSC | Есть | 50 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC50-STFCL22110-16 | PSC | Есть | 50 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC50-STFCR11070-11 | PSC | Есть | 50 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SSKCR13080-09.
Пластины фрезерные3
- SCGT09T304-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15
- SCGT09T308-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15
- SCMT09T304-39TL20Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав TL20
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Пластины токарные по ISO 18321
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
