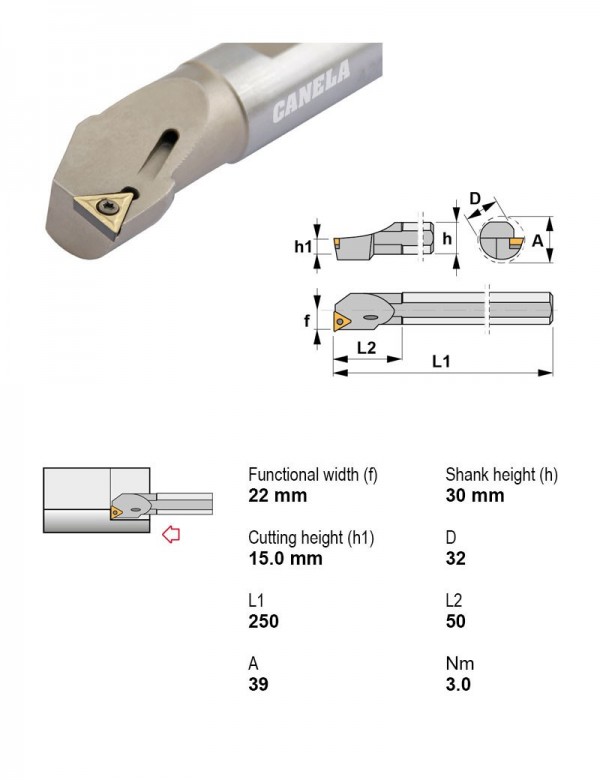

Оправка расточная Ø32 мм, 90°, правое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм
Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. A32S-STFCR16

Оправка расточная Ø32 мм, 90°, правое, Присоединение Расточная оправка, Под пластину, I.C. 9,52 мм

ПрименениеВнутреннее точение
Главный угол в плане90°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика32 мм
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A32S-STFCR16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A32S-STFCR16 →

Другие типоразмеры серии

Оправки расточные — центральный винт, пластина T (треугольная 60°) — 81 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
A20Q-STFCL16Внутреннее точение90°ЕстьЛевое209.52
A20Q-STFCR11Внутреннее точение90°ЕстьПравое206.35
A20Q-STFCR16Внутреннее точение90°ЕстьПравое209.52
A25R-STFCL16Внутреннее точение90°ЕстьЛевое259.52
A25R-STFCR16Внутреннее точение90°ЕстьПравое259.52
A32S-STFCL16Внутреннее точение90°ЕстьЛевое329.52
A32S-STFCR16Внутреннее точение90°ЕстьПравое329.52Текущая
A40T-STFCL16Внутреннее точение90°ЕстьЛевое409.52
A40T-STFCR16Внутреннее точение90°ЕстьПравое409.52
A0810J-STFCL11Внутреннее точение90°ЕстьЛевое106.35
A0810J-STFCR11Внутреннее точение90°ЕстьПравое106.35
A1012K-STFCL11Внутреннее точение90°ЕстьЛевое126.35

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A32S-STFCR16.

Пластины токарные по ISO 183214

  • TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
  • TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
  • TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
  • TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
  • TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
  • TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,97 мм
  • TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMW16T304KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMW16T308KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм

Винты для пластин2

  • 1335Винт Torx M3,5×0,6 1335
  • 1750Винт под шестигранник M5×0,5

Запчасти к инструменту2

  • 3414Пластина опорная треугольная
  • 5516Ключ Torx T15 5516

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
