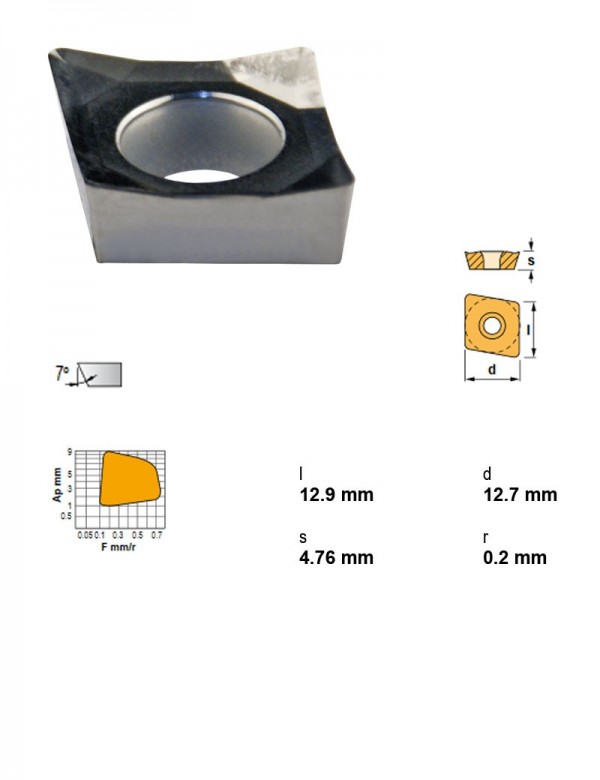

Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, точение, Радиус при вершине 0,2
Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CCGT120402-ALKM15 (CCGT 120402-ALKM15)

Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, точение, Радиус при вершине 0,2

Применениефрезерование, точение
Радиус при вершине0.2
Характер резанияНепрерывное, лёгкое прерывание, прерывистое
Марка сплаваKM15
I.C.12,7 мм
Вид обработкиЧистовая, получистовая, черновая
Группа материаловЧугун
Задний уголПоложительный
Форма пластиныC — ромбическая 80°
Толщина пластины4,76 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CCGT120402-ALKM15 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CCGT120402-ALKM15 →

Материалы

  • Пластина: стружколом и фаска кромки

    Стружка мотается на деталь — менять режимы или пластину? Разбираем на примере пластины Canela CNMG 120408-RC, сплав TN15: что делают стружколом и фаска кромки.

Другие типоразмеры серии

Пластины токарные — форма C (ромбическая 80°) — 149 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеI.C., ммЗадний уголТолщина пластины, ммМарка сплаваПрименениеГруппа материаловХарактер резанияВид обработкиВ список
CCGT09T304-APKM150.49,52Положительный3,97KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT09T308-ALKM150.89,52Положительный3,97KM15фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CCGT09T308-APKM150.89,52Положительный3,97KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT060202-ALKM150.26,35Положительный2,38KM15фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CCGT060202-APKM150.26,35Положительный2,38KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT060204-APKM150.46,35Положительный2,38KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT120402-ALKM150.212,7Положительный4,76KM15фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черноваяТекущая
CCGT120402-APKM150.212,7Положительный4,76KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT120404-ALKM150.412,7Положительный4,76KM15фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CCGT120404-APKM150.412,7Положительный4,76KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая
CCGT120408-ALKM150.812,7Положительный4,76KM15фрезерование, точениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CCGT120408-APKM150.812,7Положительный4,76KM15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая

Совместимость

Связанные позиции по данным производителя — 69 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций CCGT120402-ALKM15 указан производителем как подходящий.

Оправки расточные49

  • A32S-SCLCL12Оправка расточная Ø32 мм, 95°, левое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • A32S-SCLCR12Оправка расточная Ø32 мм, 95°, правое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • A32X-SCLCL12-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 95°, левое, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • A32X-SCLCR12-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 95°, правое, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • A40T-SCLCL12Оправка расточная Ø40 мм, 95°, левое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • A40T-SCLCR12Оправка расточная Ø40 мм, 95°, правое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • A40X-SCLCL12-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 95°, левое, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • A40X-SCLCR12-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 95°, правое, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • A50X-SCLCL12-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • A50X-SCLCR12-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • A60X-SCLCL12-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • A60X-SCLCR12-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PSC32-SCLCL17090-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-SCLCL22064-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 64 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-SCLCL22096-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 96 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-SCLCR17090-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-SCLCR22064-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 64 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-SCLCR22096-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 96 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-SCLCL17090-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-SCLCL22110-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-SCLCL27080-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-SCLCR17090-12Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-SCLCR22110-12Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-SCLCR27080-12Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC50-SCLCL17090-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC50-SCLCL22110-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC50-SCLCL27140-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC50-SCLCL35100-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC50-SCLCR17090-12Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC50-SCLCR22110-12Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC50-SCLCR27140-12Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC50-SCLCR35100-12Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • S20S-SCLCL12Оправка расточная Ø20 мм, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • S20S-SCLCR12Оправка расточная Ø20 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • S25T-SCLCL12Оправка расточная Ø25 мм, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • S25T-SCLCR12Оправка расточная Ø25 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • S32U-SCLCL12Оправка расточная Ø32 мм, 95°, левое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • S32U-SCLCN12Оправка расточная Ø32 мм, 95°
  • S32U-SCLCR12Оправка расточная Ø32 мм, 95°, правое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • S40V-SCLCL12Оправка расточная Ø40 мм, 95°, левое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм

Показаны первые 40 из 49. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560818

  • PSC32-SCLCL22040-12Державка токарная Ø32 мм, 95°, левое, Длина корпуса 40 мм, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • PSC32-SCLCR22040-12Державка токарная Ø32 мм, 95°, правое, Длина корпуса 40 мм, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • PSC40-SCLCL27050-12Державка токарная Ø40 мм, 95°, левое, Длина корпуса 50 мм, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • PSC40-SCLCR27050-12Державка токарная Ø40 мм, 95°, правое, Длина корпуса 50 мм, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • PSC50-SCLCL35060-12Державка токарная Ø50 мм, 95°, левое, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • PSC50-SCLCR35060-12Державка токарная Ø50 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • PSC63-SCLCL45065-12Державка токарная Ø63 мм, 95°, левое, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • PSC63-SCLCR45065-12Державка токарная Ø63 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • SCACL2020K12Державка токарная, 20X20, 90°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • SCACL2525M12Державка токарная, 25X25, 90°, левое, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • SCACR2020K12Державка токарная, 20X20, 90°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • SCACR2525M12Державка токарная, 25X25, 90°, правое, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • SCLCL1616H12Державка токарная, 16X16, 95°, левое, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • SCLCL2020K12Державка токарная, 20X20, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • SCLCL2525M12Державка токарная, 25X25, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • SCLCR1616H12Державка токарная, 16X16, 95°, правое, Под пластину, I.C. 12,7 мм, Задний угол Положительный, Форма пластины C — ромбическая 80°
  • SCLCR2020K12Державка токарная, 20X20, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • SCLCR2525M12Державка токарная, 25X25, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°

Фрезы дисковые пазовые и отрезные2

  • 13440705022Фреза сборная Ø50 мм, 2+2 зуб., хвостовик Ø32 мм
  • 13443405022Фреза сборная Ø50 мм, 2+2 зуб., хвостовик MK4

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
