Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CCGT120402-APKM15

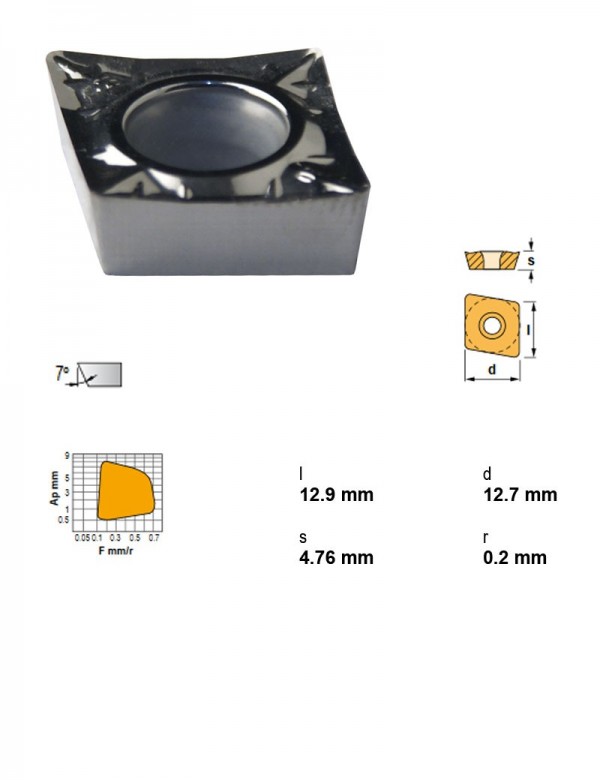

Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.2 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | KM15 |
| I.C. | 12,7 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 105 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Задний угол | Толщина пластины, мм | Марка сплава | Применение | Группа материалов | В список |
|---|---|---|---|---|---|---|---|---|
| CCET040102TN15 | 0.2 | 4,3 | Положительный | 1,59 | TN15 | Точение | Сталь | |
| CCGT09T302-APKM15 | 0.2 | 9,52 | Положительный | 3,97 | KM15 | Точение | Чугун | |
| CCGT09T304-APKM15 | 0.4 | 9,52 | Положительный | 3,97 | KM15 | Точение | Чугун | |
| CCGT09T308-APKM15 | 0.8 | 9,52 | Положительный | 3,97 | KM15 | Точение | Чугун | |
| CCGT060202-APKM15 | 0.2 | 6,35 | Положительный | 2,38 | KM15 | Точение | Чугун | |
| CCGT060204-APKM15 | 0.4 | 6,35 | Положительный | 2,38 | KM15 | Точение | Чугун | |
| CCGT120402-APKM15 | 0.2 | 12,7 | Положительный | 4,76 | KM15 | Точение | Чугун | Текущая |
| CCGT120404-APKM15 | 0.4 | 12,7 | Положительный | 4,76 | KM15 | Точение | Чугун | |
| CCGT120408-APKM15 | 0.8 | 12,7 | Положительный | 4,76 | KM15 | Точение | Чугун | |
| CCGW 09T308 F A DMT030 | 0.8 | 9,525 | Положительный | 3,97 | DMT030 | — | — | |
| CCMT 09T304 FM V7910 | 0.4 | 9,525 | Положительный | 3,97 | V7910 | — | — | |
| CCMT 09T308-MD | 0.8 | 9,525 | Положительный | 3,97 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 69 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CCGT120402-APKM15 указан производителем как подходящий.
Оправки расточные49
- A32S-SCLCL12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- A32S-SCLCR12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- A32X-SCLCL12-NОправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- A32X-SCLCR12-NОправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- A40T-SCLCL12Оправка расточная Ø40 мм, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A40T-SCLCR12Оправка расточная Ø40 мм, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A40X-SCLCL12-NОправка расточная Ø40 мм, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A40X-SCLCR12-NОправка расточная Ø40 мм, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A50X-SCLCL12-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A50X-SCLCR12-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A60X-SCLCL12-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A60X-SCLCR12-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC32-SCLCL17090-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- PSC32-SCLCL22064-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 64 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- PSC32-SCLCL22096-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 96 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- PSC32-SCLCR17090-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- PSC32-SCLCR22064-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 64 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- PSC32-SCLCR22096-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 96 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
- PSC40-SCLCL17090-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL22110-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL27080-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR17090-12Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR22110-12Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR27080-12Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL17090-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL22110-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL27140-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL35100-12Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCR17090-12Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCR22110-12Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCR27140-12Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 27 мм, Длина корпуса 140 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCR35100-12Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- S20S-SCLCL12Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S20S-SCLCR12Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S25T-SCLCL12Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S25T-SCLCR12Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-SCLCL12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- S32U-SCLCN12Оправка расточная Ø32 мм, 95°
- S32U-SCLCR12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- S40V-SCLCL12Оправка расточная Ø40 мм, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Положительный
Показаны первые 40 из 49. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560818
- PSC32-SCLCL22040-12Державка токарная Ø32 мм, 95°, левое, Длина корпуса 40 мм, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC32-SCLCR22040-12Державка токарная Ø32 мм, 95°, правое, Длина корпуса 40 мм, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC40-SCLCL27050-12Державка токарная Ø40 мм, 95°, левое, Длина корпуса 50 мм, Крепление пластины Центральный винт, Задний угол Положительный
- PSC40-SCLCR27050-12Державка токарная Ø40 мм, 95°, правое, Длина корпуса 50 мм, Крепление пластины Центральный винт, Задний угол Положительный
- PSC50-SCLCL35060-12Державка токарная Ø50 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCR35060-12Державка токарная Ø50 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC63-SCLCL45065-12Державка токарная Ø63 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC63-SCLCR45065-12Державка токарная Ø63 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCACL2020K12Державка токарная, 20X20, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCACL2525M12Державка токарная, 25X25, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCACR2020K12Державка токарная, 20X20, 90°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCACR2525M12Державка токарная, 25X25, 90°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCL1616H12Державка токарная, 16X16, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCL2020K12Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCL2525M12Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCR1616H12Державка токарная, 16X16, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCR2020K12Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCR2525M12Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Фрезы дисковые пазовые и отрезные2
- 13440705022Фреза сборная Ø50 мм, 2+2 зуб., хвостовик Ø32 мм
- 13443405022Фреза сборная Ø50 мм, 2+2 зуб., хвостовик MK4
Документы по позиции
Для этой позиции документы пока не привязаны.
