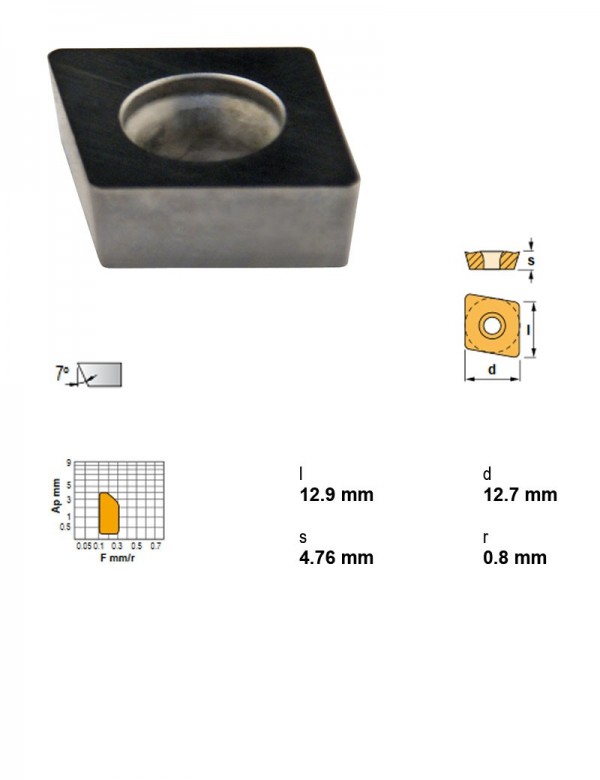

Canela · Пластины фрезерные — форма C (ромбическая 80°) · арт. CCMW120408PM25
Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | PM25 |
| I.C. | 12,7 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины фрезерные — форма C (ромбическая 80°) — 46 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| CCMW09T308CB70 | точение, точение и фрезерование | 0.8 | CB70 | 9,52 | Твёрдые материалы | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW060202CB30 | точение, точение и фрезерование | 0.2 | CB30 | 6,35 | Твёрдые материалы | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW060202CB70 | точение, точение и фрезерование | 0.2 | CB70 | 6,35 | Твёрдые материалы | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW060204CB30 | точение, точение и фрезерование | 0.4 | CB30 | 6,35 | Твёрдые материалы | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW060204CB70 | точение, точение и фрезерование | 0.4 | CB70 | 6,35 | Твёрдые материалы | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW060204PM25 | фрезерование, точение | 0.4 | PM25 | 6,35 | Сталь | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW080304PM25 | фрезерование, точение | 0.4 | PM25 | 7,94 | Сталь | Положительный | 3,18 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW120408PM25 | фрезерование, точение | 0.8 | PM25 | 12,7 | Сталь | Положительный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | Текущая |
| CNGA120404CB30 | точение, точение и фрезерование | 0.4 | CB30 | 12,7 | Твёрдые материалы | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CNGA120404CB70 | точение, точение и фрезерование | 0.4 | CB70 | 12,7 | Твёрдые материалы | Отрицательный | 4,76 | — | — | |
| CNGA120408CB30 | точение, точение и фрезерование | 0.8 | CB30 | 12,7 | Твёрдые материалы | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CNGA120412CB30 | точение, точение и фрезерование | 1.2 | CB30 | 12,7 | Твёрдые материалы | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 81 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CCMW120408PM25 указан производителем как подходящий.
Оправки расточные49
- A32S-SCLCL12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- A32S-SCLCR12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- A32X-SCLCL12-NОправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- A32X-SCLCR12-NОправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- A40T-SCLCL12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A40T-SCLCR12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A40X-SCLCL12-NОправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A40X-SCLCR12-NОправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A50X-SCLCL12-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- A50X-SCLCR12-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- A60X-SCLCL12-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- A60X-SCLCR12-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC32-SCLCL17090-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC32-SCLCL22064-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC32-SCLCL22096-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC32-SCLCR17090-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC32-SCLCR22064-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC32-SCLCR22096-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC40-SCLCL17090-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL22110-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR17090-12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR22110-12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR27080-12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL17090-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCL22110-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCL27140-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCL35100-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCR17090-12Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCR22110-12Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCR27140-12Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCR35100-12Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S20S-SCLCL12Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S20S-SCLCR12Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S25T-SCLCL12Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S25T-SCLCR12Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-SCLCL12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-SCLCN12Оправка расточная Ø32 мм, 95°
- S32U-SCLCR12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S40V-SCLCL12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Задний угол Положительный
Показаны первые 40 из 49. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560818
- PSC32-SCLCL22040-12Державка токарная Ø32 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC32-SCLCR22040-12Державка токарная Ø32 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC40-SCLCL27050-12Державка токарная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC40-SCLCR27050-12Державка токарная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCL35060-12Державка токарная Ø50 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC50-SCLCR35060-12Державка токарная Ø50 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC63-SCLCL45065-12Державка токарная Ø63 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- PSC63-SCLCR45065-12Державка токарная Ø63 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCACL2020K12Державка токарная, 20X20, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCACL2525M12Державка токарная, 25X25, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCACR2020K12Державка токарная, 20X20, 90°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCACR2525M12Державка токарная, 25X25, 90°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCL1616H12Державка токарная, 16X16, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCL2020K12Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCL2525M12Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCR1616H12Державка токарная, 16X16, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCR2020K12Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- SCLCR2525M12Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Головки расточные регулируемые12
- 63.24.4965Головка расточная черновая DIN 238, Ø49-65 мм
- 63.28.6382Головка расточная черновая DIN 238, Ø63-82 мм
- 63.36.080102Головка расточная черновая DIN 238, Ø80-102 мм
- 63.50.100125Головка расточная черновая DIN 238, Ø100-125 мм
- 63.60.125160Головка расточная черновая DIN 238, Ø125-160 мм
- 63.60.160220Головка расточная черновая DIN 238, Ø160-220 мм
- 64.24.4965Головка расточная чистовая DIN 238, Ø49-65 мм, Диаметр хвостовика 24 мм, Длина 56 мм
- 64.28.6382Головка расточная чистовая DIN 238, Ø93-82 мм, Диаметр хвостовика 28 мм, Длина 56 мм
- 64.36.080102Головка расточная чистовая DIN 238, Ø80-102 мм, Диаметр хвостовика 36 мм, Длина 86 мм
- 64.50.100125Головка расточная чистовая DIN 238, Ø100-125 мм, Диаметр хвостовика 50 мм, Длина 100 мм
- 64.60.125160Головка расточная чистовая DIN 238, Ø125-160 мм, Диаметр хвостовика 60 мм, Длина 100 мм
- 64.60.160220Головка расточная чистовая DIN 238, Ø160-220 мм, Диаметр хвостовика 60 мм, Длина 100 мм
Фрезы дисковые пазовые и отрезные2
- 13440705022Фреза сборная Ø50 мм, 2+2 зуб., хвостовик Ø32 мм
- 13443405022Фреза сборная Ø50 мм, 2+2 зуб., хвостовик MK4
