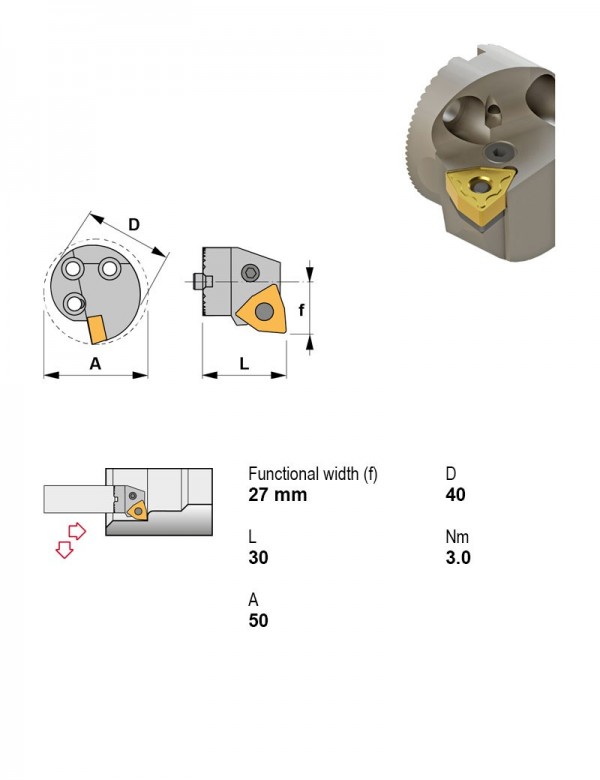

Головка режущая сменная для виброгасящих оправок Ø40 мм, 95°, левое, Форма пластины W — тригональная 80°
Canela · Головки режущие сменные для виброгасящих оправок · арт. A40X-PWLNL08-N

Головка режущая сменная для виброгасящих оправок Ø40 мм, 95°, левое, Форма пластины W — тригональная 80°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Диаметр задней части1.968 дюйм
Крепление пластиныРычажный зажим
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика40 мм
Под пластину, I.C.12.7 мм
Задний уголОтрицательный
Форма пластиныW — тригональная 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A40X-PWLNL08-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A40X-PWLNL08-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A40X-MTUNL16-N93°Клиновой или двойной зажимЛевое409.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A40X-MTUNR16-N93°Клиновой или двойной зажимПравое409.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A40X-PCLNL12-N95°Рычажный зажимЛевое4012.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.968
A40X-PCLNR12-N95°Рычажный зажимПравое4012.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.968
A40X-PDUNL15-N93°Рычажный зажимЛевое4012.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968
A40X-PDUNR15-N93°Рычажный зажимПравое4012.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968
A40X-PWLNL08-N95°Рычажный зажимЛевое4012.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение1.968Текущая
A40X-PWLNR08-N95°Рычажный зажимПравое4012.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение1.968
A40X-SCLCL12-N95°Центральный винтЛевое4012.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.968
A40X-SCLCR12-N95°Центральный винтПравое4012.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.968
A40X-SDUCL11-N93°Центральный винтЛевое409.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968
A40X-SDUCR11-N93°Центральный винтПравое409.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A40X-PWLNL08-N.

Пластины токарные по ISO 18324

  • WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
  • WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2

Винты для пластин3

  • 0012Штифт деревянный 0012
  • 1608Винт рычажного зажима M8×1, прерывистое
  • 4112Штифт стопорный

Запчасти к инструменту3

  • 3008Пластина опорная тригональная 3008
  • 5003Ключ шестигранный A3
  • 8012Рычаг прижимной 8012

Подходит к позициям

У этих позиций A40X-PWLNL08-N указан производителем как подходящий.

Оправки расточные2

  • J40-A40Переходник для виброгасящих оправок Ø40 мм
  • J40/400Оправка расточная Ø40 мм

Оснастка модульная PSC1

  • PSC63-J40Переходник виброгасящий PSC63 Ø40
