Canela · Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) · арт. A40X-PDUNR15-N

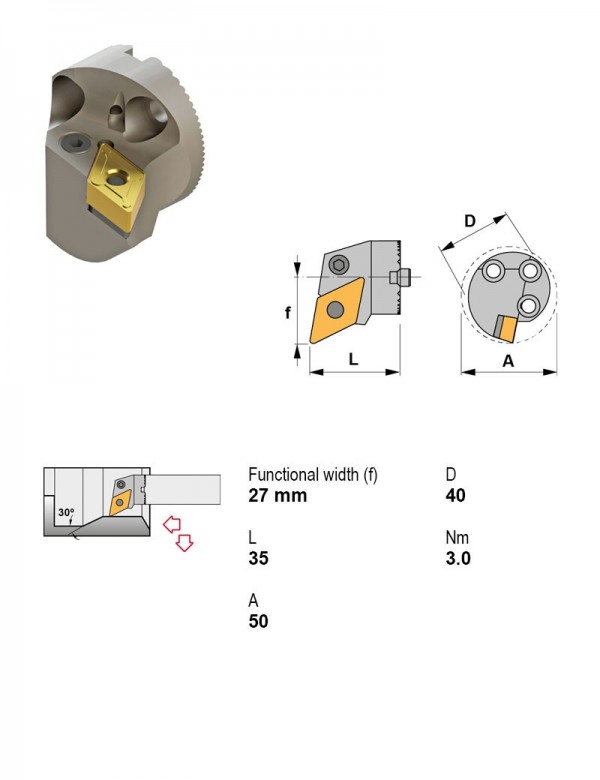

Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Диаметр задней части | 1.968 дюйм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка виброгасящая |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| A32S-PDUNR15 | Расточная оправка | Есть | Правое | 32 | 12.7 | |
| A32X-PDUNL15-N | Расточная оправка виброгасящая | Есть | Левое | 32 | 12.7 | |
| A32X-PDUNR15-N | Расточная оправка виброгасящая | Есть | Правое | 32 | 12.7 | |
| A40T-PDUNL15 | Расточная оправка | Есть | Левое | 40 | 12.7 | |
| A40T-PDUNR15 | Расточная оправка | Есть | Правое | 40 | 12.7 | |
| A40X-PDUNL15-N | Расточная оправка виброгасящая | Есть | Левое | 40 | 12.7 | |
| A40X-PDUNR15-N | Расточная оправка виброгасящая | Есть | Правое | 40 | 12.7 | Текущая |
| A50X-PDUNL15-N | Расточная оправка виброгасящая | Есть | Левое | 50 | 12.7 | |
| A50X-PDUNR15-N | Расточная оправка виброгасящая | Есть | Правое | 50 | 12.7 | |
| A60X-PDUNL15-N | Расточная оправка виброгасящая | Есть | Левое | 60 | 12.7 | |
| A60X-PDUNR15-N | Расточная оправка виброгасящая | Есть | Правое | 60 | 12.7 | |
| PSC32-PDUNL17090-11 | PSC | Есть | Левое | 32 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A40X-PDUNR15-N.
Пластины токарные по ISO 183217
- DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35, Толщина пластины 6,35 мм
- DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20, Толщина пластины 6,35 мм
- DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
- DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
Винты для пластин1
- 1638Винт рычажного зажима M8×1 1638
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм, Длина 81 мм
Подходит к позициям
У этих позиций A40X-PDUNR15-N указан производителем как подходящий.
Оснастка модульная PSC1
- PSC63-J40Переходник виброгасящий PSC63 Ø40
