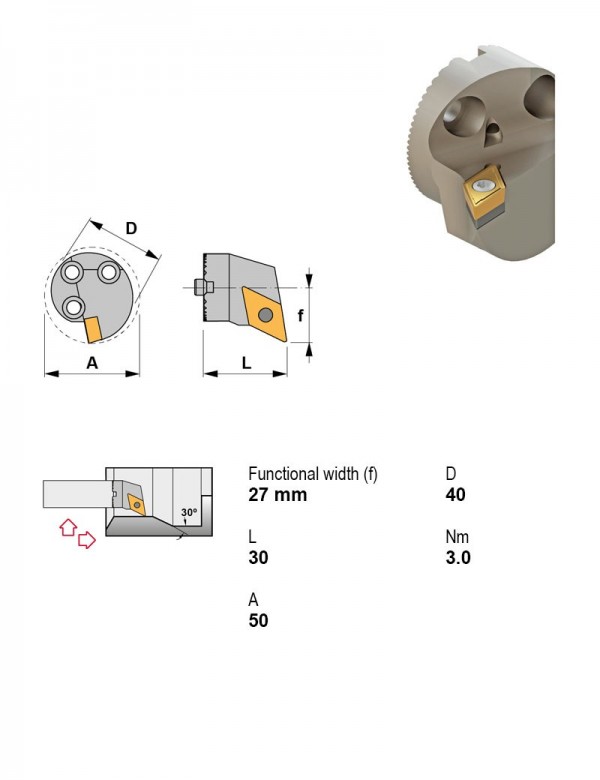

Оправка расточная Ø40 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. A40X-SDUCL11-N

Оправка расточная Ø40 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика40
Задний уголПоложительный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
A40T-SVUCL1693°Центральный винтРасточная оправкаЕстьЛевое40ПоложительныйV — ромбическая 35°
A40T-SVUCR1693°Центральный винтРасточная оправкаЕстьПравое40ПоложительныйV — ромбическая 35°
A40X-MTUNL16-N93°Клиновой или двойной зажимВиброгасящее исполнениеЕстьЛевое40ОтрицательныйT — треугольная 60°
A40X-MTUNR16-N93°Клиновой или двойной зажимВиброгасящее исполнениеЕстьПравое40ОтрицательныйT — треугольная 60°
A40X-PDUNL15-N93°Рычажный зажимРасточная оправка виброгасящаяЕстьЛевое40ОтрицательныйD — ромбическая 55°
A40X-PDUNR15-N93°Рычажный зажимРасточная оправка виброгасящаяЕстьПравое40ОтрицательныйD — ромбическая 55°
A40X-SDUCL11-N93°Центральный винтРасточная оправка виброгасящаяЕстьЛевое40ПоложительныйD — ромбическая 55°Текущая
A40X-SDUCR11-N93°Центральный винтРасточная оправка виброгасящаяЕстьПравое40ПоложительныйD — ромбическая 55°
A50X-MTUNL16-N93°Клиновой или двойной зажимВиброгасящее исполнениеЕстьЛевое50ОтрицательныйT — треугольная 60°
A50X-MTUNL22-N93°Клиновой или двойной зажимВиброгасящее исполнениеЕстьЛевое50ОтрицательныйT — треугольная 60°
A50X-MTUNR16-N93°Клиновой или двойной зажимВиброгасящее исполнениеЕстьПравое50ОтрицательныйT — треугольная 60°
A50X-MTUNR22-N93°Клиновой или двойной зажимВиброгасящее исполнениеЕстьПравое50ОтрицательныйT — треугольная 60°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A40X-SDUCL11-N.

Пластины токарные по ISO 183216

  • DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
  • DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15

Державки резьбовые токарные1

Державки токарные по ISO 56081

Подходит к позициям

У этих позиций A40X-SDUCL11-N указан производителем как подходящий.

Оправки расточные2

  • J40-A40Оправка расточная Ø40 мм
  • J40/400Оправка расточная Ø40 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
