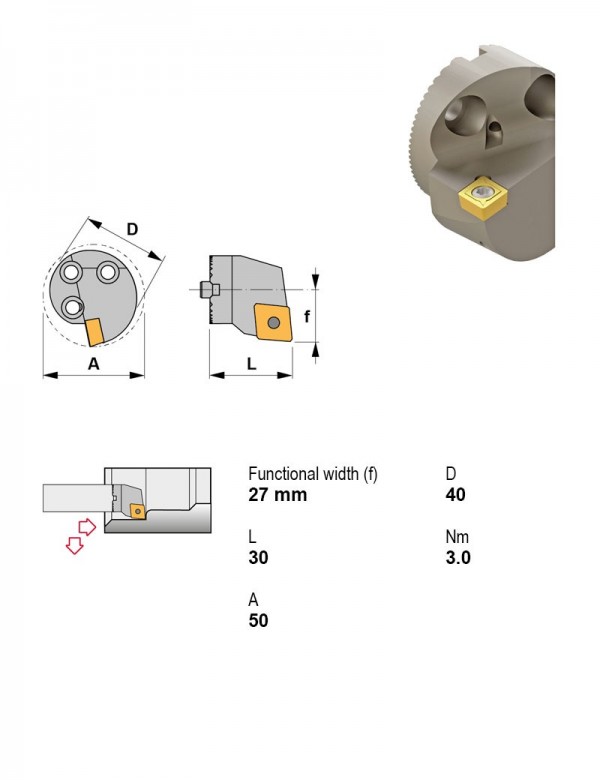

Головка режущая сменная для виброгасящих оправок Ø40 мм, 95°, левое, Задний угол Положительный, Форма пластины C — ромбическая 80°
Canela · Головки режущие сменные для виброгасящих оправок · арт. A40X-SCLCL12-N

Головка режущая сменная для виброгасящих оправок Ø40 мм, 95°, левое, Задний угол Положительный, Форма пластины C — ромбическая 80°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Диаметр задней части1.968 дюйм
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика40 мм
Под пластину, I.C.12.7 мм
Задний уголПоложительный
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A40X-SCLCL12-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A40X-SCLCL12-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A40X-PCLNL12-N95°Рычажный зажимЛевое4012.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.968
A40X-PCLNR12-N95°Рычажный зажимПравое4012.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.968
A40X-PDUNL15-N93°Рычажный зажимЛевое4012.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968
A40X-PDUNR15-N93°Рычажный зажимПравое4012.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968
A40X-PWLNL08-N95°Рычажный зажимЛевое4012.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение1.968
A40X-PWLNR08-N95°Рычажный зажимПравое4012.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение1.968
A40X-SCLCL12-N95°Центральный винтЛевое4012.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.968Текущая
A40X-SCLCR12-N95°Центральный винтПравое4012.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.968
A40X-SDUCL11-N93°Центральный винтЛевое409.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968
A40X-SDUCR11-N93°Центральный винтПравое409.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968
A40X-STFCL16-N90°Центральный винтЛевое409.52ПоложительныйT — треугольная 60°Внутреннее точение1.968
A40X-STFCR16-N90°Центральный винтПравое409.52ПоложительныйT — треугольная 60°Внутреннее точение1.968

Совместимость

Связанные позиции по данным производителя — 16 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A40X-SCLCL12-N.

Пластины токарные по ISO 18329

  • CCGT120402-ALKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, точение, Радиус при вершине 0,2
  • CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
  • CCGT120404-ALKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, точение, Радиус при вершине 0,4
  • CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
  • CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8
  • CCMT120408TL20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TL20
  • CCMT120408TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая, Задний угол Положительный
  • CCMT120408TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая, Задний угол Положительный
  • CCMW120408PM25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав PM25

Винты для пластин2

  • 1540Винт Torx M4×0,5 1540
  • 1760Винт под шестигранник M6×0,75 1760

Запчасти к инструменту2

  • 3614Пластина опорная ромбическая 80° 3614
  • 5517Ключ Torx T15 5517

Подходит к позициям

У этих позиций A40X-SCLCL12-N указан производителем как подходящий.

Оправки расточные2

  • J40-A40Переходник для виброгасящих оправок Ø40 мм
  • J40/400Оправка расточная Ø40 мм

Оснастка модульная PSC1

  • PSC63-J40Переходник виброгасящий PSC63 Ø40

Документы по позиции

Для этой позиции документы пока не привязаны.
