Canela · Пластины фрезерные — фрезерование, точение · арт. ADMT1503R1.5TIN25

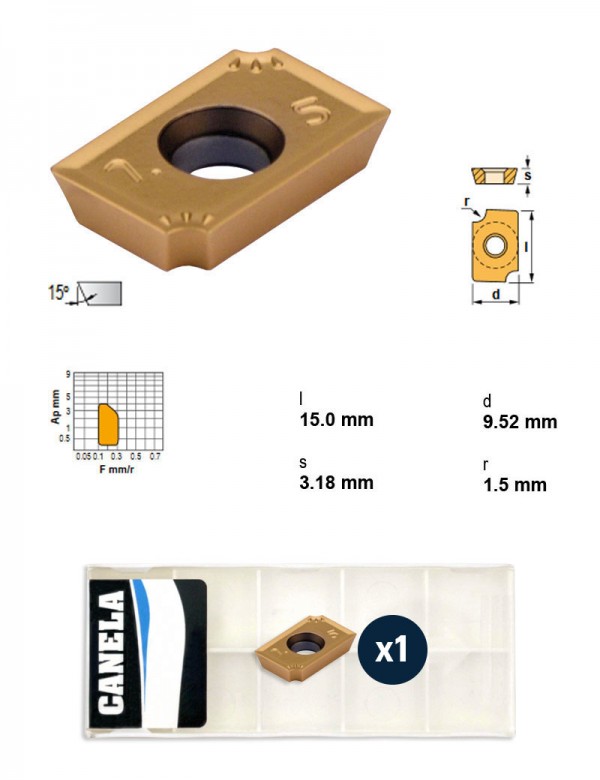

Пластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 1.5 |
| Марка сплава | TIN25 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | A — параллелограмм 85° |
| Толщина пластины | 3,18 |
Другие типоразмеры серии
Пластины фрезерные — фрезерование, точение — 73 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Радиус при вершине | Марка сплава | Вписанная окружность (IC) | Группа материалов | Форма пластины | Толщина пластины | В список |
|---|---|---|---|---|---|---|---|
| ADMT1503R1.0TIN25 | 1.0 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | |
| ADMT1503R1.5TIN25 | 1.5 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | Текущая |
| ADMT1503R2.0TIN25 | 2.0 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | |
| ADMT1503R2.5TIN25 | 2.5 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | |
| ADMT1503R3.0TIN25 | 3.0 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | |
| ADMT1503R3.5TIN25 | 3.5 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | |
| ADMT1503R4.0TIN25 | 4.0 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | |
| ADMT1503R4.5TIN25 | 4.5 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | |
| ADMT1503R5.0TIN25 | 5.0 | TIN25 | 9,52 | Сталь | A — параллелограмм 85° | 3,18 | |
| CCGT09T302-ALKM15 | 0.2 | KM15 | 9,52 | Чугун | C — ромбическая 80° | 3,97 | |
| CCGT09T304-ALKM15 | 0.4 | KM15 | 9,52 | Чугун | C — ромбическая 80° | 3,97 | |
| CCGT09T308-ALKM15 | 0.8 | KM15 | 9,52 | Чугун | C — ромбическая 80° | 3,97 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций ADMT1503R1.5TIN25 указан производителем как подходящий.
Корпуса сборных фрез4
- 172507025Фреза сборная Ø25 мм, 1 зуб., хвостовик Ø25 мм
- 172527025Фреза сборная Ø25 мм, 1 зуб., хвостовик Ø25 мм
- 12350101701Фреза сборная Ø17 мм, 1 зуб., хвостовик Ø16 мм
- 12350702201Фреза сборная Ø22 мм, 2 зуб., хвостовик Ø20 мм
Державки токарные по ISO 56082
- SAGDR1616H15Державка токарная, 16X16, 90°, правое
- SAGDR2525M15Державка токарная, 25X25, 90°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
