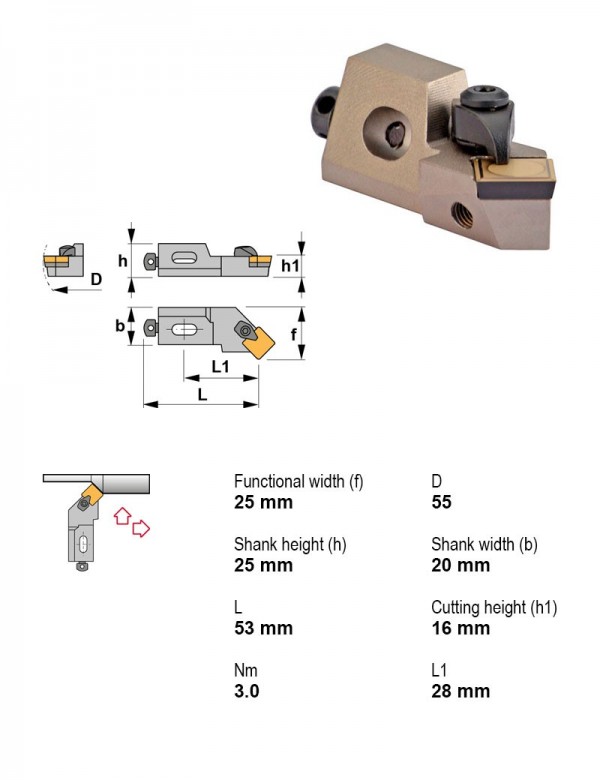

Canela · Оправки расточные — прижим сверху, пластина S (квадратная 90°) · арт. CSSPL16CA-12
Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Прижим сверху, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Высота центра картриджа | 16 мм |
| Крепление пластины | Прижим сверху |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина S (квадратная 90°) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| CSKPL16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Левое | — | — | |
| CSKPR10CA-09 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Правое | — | — | |
| CSKPR12CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Правое | — | — | |
| CSKPR16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Правое | — | — | |
| CSSPL10CA-09 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Левое | — | — | |
| CSSPL12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Левое | — | — | |
| CSSPL16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Левое | — | — | Текущая |
| CSSPR10CA-09 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — | |
| CSSPR12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — | |
| CSSPR16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — | |
| S16R-CSKPL09 | Внутреннее точение | 75° | Расточная оправка | Левое | 16 | 9.52 | |
| S16R-CSKPR09 | Внутреннее точение | 75° | Расточная оправка | Правое | 16 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSSPL16CA-12.
Пластины токарные по ISO 18325
- SPMR120304TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- SPMR120308PM25Пластина токарная, квадратная 90°, IC 12,7 мм, сплав PM25
- SPUN120304ETL20Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,4 мм, сплав TL20
- SPUN120308ETL20Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,8 мм, сплав TL20
- SPUN120308FKM15Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,8 мм, сплав KM15
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-SIL14060-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.215.050.02Переходник понижающий PSC 50 KM 2
Винты для пластин1
- 1808Винт под шестигранник M8×1,25 1808
Державки отрезные и канавочные1
- PSC32-NSR22040-02Державка отрезная Ø32 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Присоединение PSC, Внутренняя подача СОЖ Есть
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
