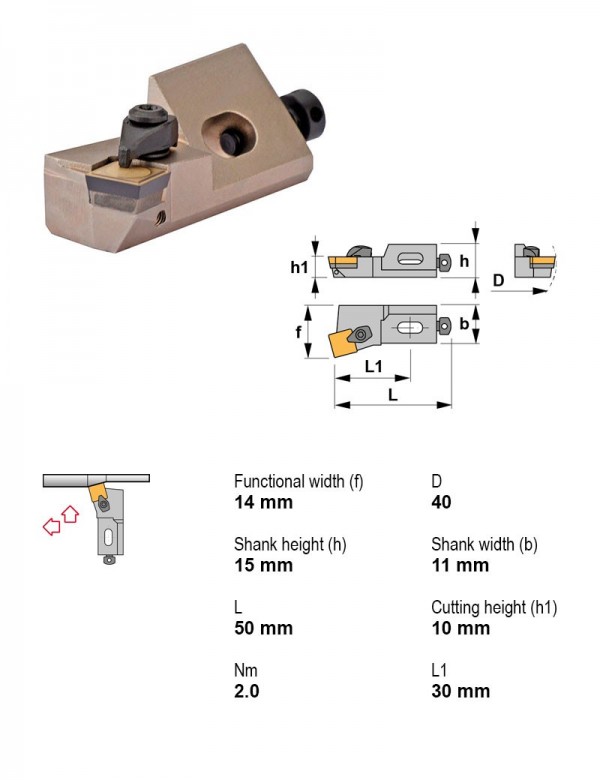

Картридж расточной, 75°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
Canela · Картриджи расточные · арт. CSKPR10CA-09

Картридж расточной, 75°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане75°
Высота центра картриджа10 мм
Крепление пластиныПрижим сверху
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголПоложительный
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CSKPR10CA-09 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CSKPR10CA-09 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
CSKPL10CA-0975°10Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSKPL12CA-1275°12Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSKPL16CA-1275°16Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSKPR10CA-0975°10Прижим сверхуПравоеПоложительныйS — квадратная 90°Текущая
CSKPR12CA-1275°12Прижим сверхуПравоеПоложительныйS — квадратная 90°
CSKPR16CA-1275°16Прижим сверхуПравоеПоложительныйS — квадратная 90°
CSSPL10CA-0945°10Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSSPL12CA-1245°12Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSSPL16CA-1245°16Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSSPR10CA-0945°10Прижим сверхуПравоеПоложительныйS — квадратная 90°
CSSPR12CA-1245°12Прижим сверхуПравоеПоложительныйS — квадратная 90°
CSSPR16CA-1245°16Прижим сверхуПравоеПоложительныйS — квадратная 90°

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CSKPR10CA-09.

Винты для пластин3

  • 1405Винт регулировочный M5×0,8, левый
  • 1504Винт M4×0,7 1504
  • 1816Винт под шестигранник M6×1

Запчасти к инструменту3

  • 2304Прижим сверху (C) M4×0,7
  • 5004Ключ шестигранный A4
  • 5025Ключ шестигранный A2,5

Пластины токарные по ISO 18322

  • SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
  • SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20

Документы по позиции

Для этой позиции документы пока не привязаны.
