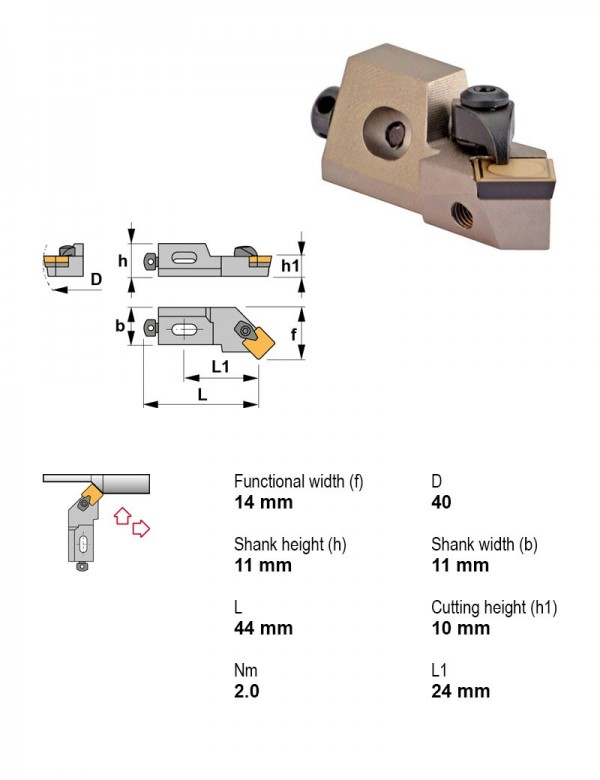

Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. CSSPL10CA-09
Оправка расточная, 45°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| CSKPL10CA-09 | 75° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSKPL12CA-12 | 75° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSKPL16CA-12 | 75° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSKPR10CA-09 | 75° | Прижим сверху | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | |
| CSKPR12CA-12 | 75° | Прижим сверху | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | |
| CSKPR16CA-12 | 75° | Прижим сверху | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | |
| CSSPL10CA-09 | 45° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | Текущая |
| CSSPL12CA-12 | 45° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSSPL16CA-12 | 45° | Прижим сверху | Картридж | Нет | Левое | Положительный | S — квадратная 90° | — | |
| CSSPR10CA-09 | 45° | Прижим сверху | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | |
| CSSPR12CA-12 | 45° | Прижим сверху | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | |
| CSSPR16CA-12 | 45° | Прижим сверху | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSSPL10CA-09.
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)2
- 18.160.040.22Оправка для насадных фрез PSC 40 Ø22
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Пластины канавочные и отрезные1
- LS14.0510.01TL20Пластина отрезная, прямоугольная 90°, IC 9,0 мм, сплав TL20
Пластины токарные по ISO 18321
- SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
Пластины фрезерные1
- SEKN1504AFSN-4DTL20Пластина фрезерная, квадратная 90°, IC 15,88 мм, сплав TL20
Свёрла спиральные монолитные1
- 732304.0Сверло монолитное Ø4 мм, 2 зуб., хвостовик Ø6 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
