Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. CTTPR2020K16

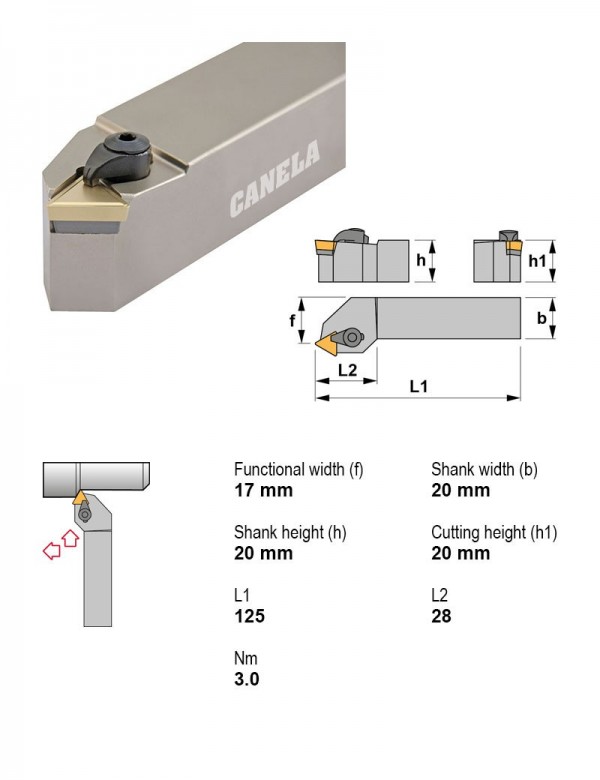

Державка токарная, 20X20, 60°, правое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 20X20 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CTTPR0808D09 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 8X8 | |
| CTTPR1010E09 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 10X10 | |
| CTTPR1010E11 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 10X10 | |
| CTTPR1212F11 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 12X12 | |
| CTTPR1616H11 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 16X16 | |
| CTTPR2020K11 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 20X20 | |
| CTTPR2020K16 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 20X20 | Текущая |
| CTTPR2525M16 | 60° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 25X25 | |
| DCLNL2020K12-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | C — ромбическая 80° | 20X20 | |
| DCLNL2020K12-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 20X20 | |
| DCLNL2525M12-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | C — ромбическая 80° | 25X25 | |
| DCLNL2525M12-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 25X25 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTTPR2020K16.
Пластины токарные по ISO 18322
- TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN
- TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
Пластины фрезерные2
- TPUN160304ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20
- TPUN160308EPM25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25
Державки отрезные и канавочные1
- PSC32-NSR22040-02Державка отрезная Ø32 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Оправки расточные1
- PSC32-PCLNL22096-12Оправка расточная Ø32 мм, 95°, левое
Свёрла спиральные монолитные1
- 732311.6Сверло монолитное Ø11,6 мм, 2 зуб., хвостовик Ø12 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
