Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. DCLNR3232P12-N

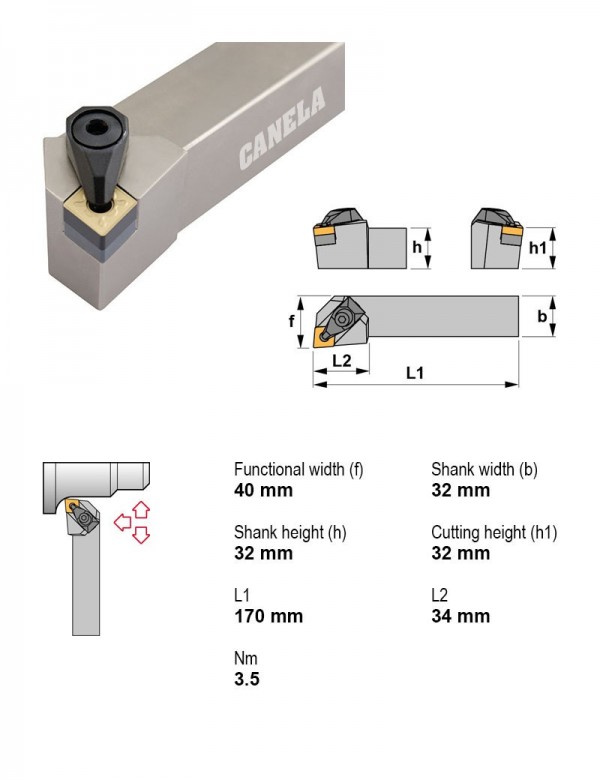

Державка токарная, 32X32, 95°, правое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DCLNR2020K12-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | C — ромбическая 80° | 20X20 | |
| DCLNR2020K12-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 20X20 | |
| DCLNR2525M12-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | C — ромбическая 80° | 25X25 | |
| DCLNR2525M12-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 25X25 | |
| DCLNR2525M16-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 25X25 | |
| DCLNR3232P12-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | C — ромбическая 80° | 32X32 | |
| DCLNR3232P12-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X32 | Текущая |
| DCLNR3232P16-A | 95° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | C — ромбическая 80° | 32X32 | |
| DCLNR3232P16-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X32 | |
| DCLNR3232P19-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X32 | |
| DCLNR4040S19-N | 95° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 40X40 | |
| DDJNL2020K11-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | D — ромбическая 55° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 29 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DCLNR3232P12-N.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
