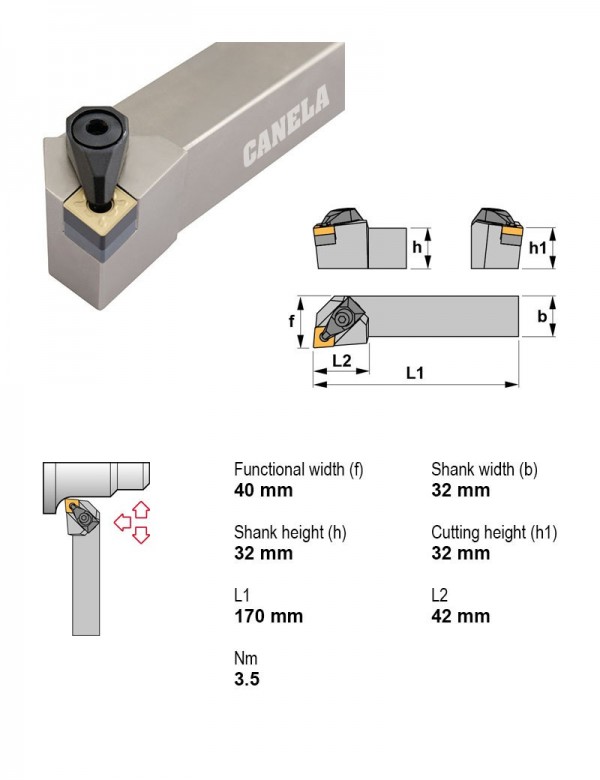

Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. DCLNR3232P19-N
Державка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Присоединение | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCLNR2525M16-A | 95° | Есть | Правое | — | — | — | — | — | — | — | |
| DCLNR2525M16-N | 95° | Нет | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNR3232P12-A | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNR3232P12-N | 95° | Нет | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNR3232P16-A | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNR3232P16-N | 95° | Нет | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| DCLNR3232P19-N | 95° | Нет | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | Текущая |
| DCLNR4040S19-N | 95° | Нет | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Квадратный хвостовик | Отрицательный | C — ромбическая 80° | — | — | |
| PSC32-DCLNL22040-09 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 32 | 9.52 | |
| PSC32-DCLNL22045-12 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 32 | 12.7 | |
| PSC32-DCLNR22040-09 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 32 | 9.52 | |
| PSC32-DCLNR22045-12 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 32 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DCLNR3232P19-N.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
