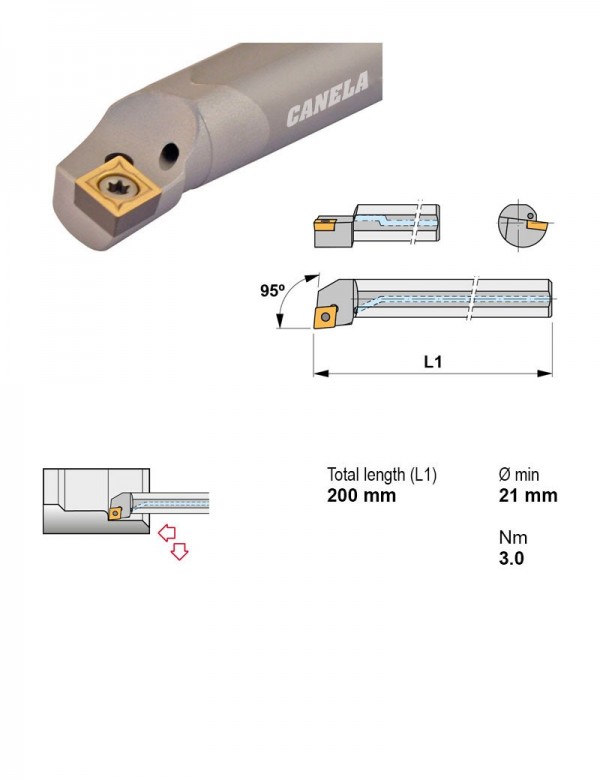

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. E16R-SCLCR09
Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| E08K-SCLCR06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 8 | 6.35 | |
| E10M-SCLCL06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Левое | 10 | 6.35 | |
| E10M-SCLCR06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 10 | 6.35 | |
| E12Q-SCLCL06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Левое | 12 | 6.35 | |
| E12Q-SCLCR06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 12 | 6.35 | |
| E16R-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Левое | 16 | 9.52 | |
| E16R-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 16 | 9.52 | Текущая |
| E20S-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Левое | 20 | 9.52 | |
| E20S-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 20 | 9.52 | |
| PSC32-SCLCL11065-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 9.52 | |
| PSC32-SCLCL13075-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 9.52 | |
| PSC32-SCLCL17090-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к E16R-SCLCR09.
Пластины фрезерные6
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
- CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
- CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- CCMW09T304CBNПластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав CBN
- CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25
Пластины токарные по ISO 18322
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
