Canela · Оправки расточные — внутреннее точение · арт. E20S-STFCR11

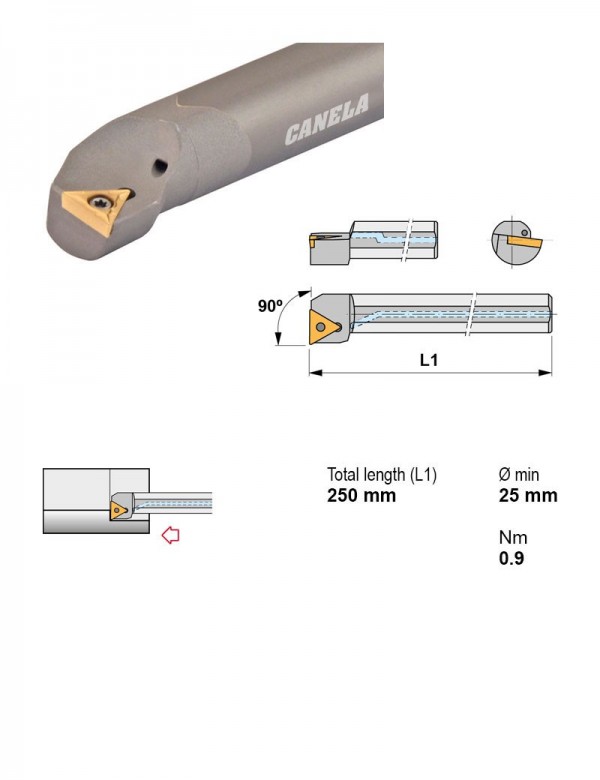

Оправка расточная Ø20 мм, 90°, правое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 20 |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A1216M-STFCR11 | Расточная оправка | Есть | 16 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| E12Q-STFCL11 | Расточная оправка | Есть | 12 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| E12Q-STFCR11 | Расточная оправка | Есть | 12 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| E16R-STFCL11 | Расточная оправка | Есть | 16 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| E16R-STFCR11 | Расточная оправка | Есть | 16 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| E20S-STFCL11 | Расточная оправка | Есть | 20 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| E20S-STFCR11 | Расточная оправка | Есть | 20 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | Текущая |
| J25-A25 | Виброгасящее исполнение | Есть | 25 | — | — | — | — | — | — | |
| J25/300 | Виброгасящее исполнение | Есть | 25 | — | — | — | — | — | — | |
| J32-A32 | Виброгасящее исполнение | Есть | 32 | — | — | — | — | — | — | |
| J32/350 | Виброгасящее исполнение | Есть | 32 | — | — | — | — | — | — | |
| J40-A40 | Виброгасящее исполнение | Есть | 40 | — | — | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к E20S-STFCR11.
Пластины токарные по ISO 18324
- TCGT110204-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав KM15
- TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20
- TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15
- TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35
Пластины фрезерные2
- TCMW110204KM15Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав KM15
- TCMW110204PM25Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав PM25
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
