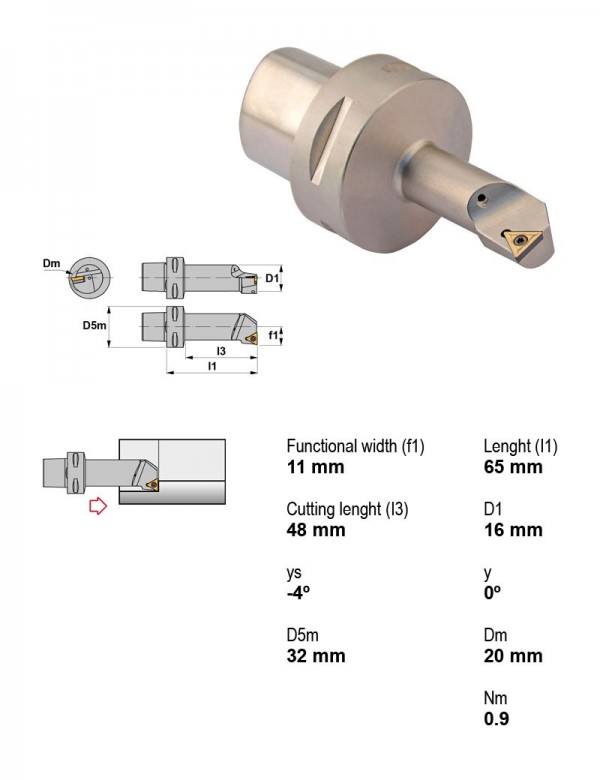

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. PSC32-STFCL11065-11
Оправка расточная Ø32 мм, 90°, левое, Диаметр корпуса 11 мм, Длина корпуса 65 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Диаметр корпуса | 11 мм |
| Длина корпуса | 65 мм |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC32-STFCL11065-11 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC32-STFCL11065-11 →
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| E12Q-STFCL11 | 90° | Есть | Левое | Положительный | Внутреннее точение | 12 | 6.35 | |
| E12Q-STFCR11 | 90° | Есть | Правое | Положительный | Внутреннее точение | 12 | 6.35 | |
| E16R-STFCL11 | 90° | Есть | Левое | Положительный | Внутреннее точение | 16 | 6.35 | |
| E16R-STFCR11 | 90° | Есть | Правое | Положительный | Внутреннее точение | 16 | 6.35 | |
| E20S-STFCL11 | 90° | Есть | Левое | Положительный | Внутреннее точение | 20 | 6.35 | |
| E20S-STFCR11 | 90° | Есть | Правое | Положительный | Внутреннее точение | 20 | 6.35 | |
| PSC32-STFCL11065-11 | 90° | Есть | Левое | Положительный | Внутреннее точение | 32 | 6.35 | Текущая |
| PSC32-STFCL13075-11 | 90° | Есть | Левое | Положительный | Внутреннее точение | 32 | 6.35 | |
| PSC32-STFCL17090-16 | 90° | Есть | Левое | Положительный | Внутреннее точение | 32 | 9.52 | |
| PSC32-STFCR11065-11 | 90° | Есть | Правое | Положительный | Внутреннее точение | 32 | 6.35 | |
| PSC32-STFCR13075-11 | 90° | Есть | Правое | Положительный | Внутреннее точение | 32 | 6.35 | |
| PSC32-STFCR17090-16 | 90° | Есть | Правое | Положительный | Внутреннее точение | 32 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-STFCL11065-11.
Пластины токарные по ISO 18327
- TCGT110202-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, радиус 0,2 мм, сплав KM15
- TCGT110204-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав KM15, Применение Точение
- TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20, Радиус при вершине 0,4, Толщина пластины 2,38 мм
- TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 2,38 мм
- TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35
- TCMW110204KM15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав KM15, Применение фрезерование, точение
- TCMW110204PM25Пластина токарная, треугольная 60°, IC 6,35 мм, сплав PM25
Винты для пластин1
- 1225Винт Torx M2,5×0,45 1225
Запчасти к инструменту1
- 5507Ключ Torx T7 5507
Документы по позиции
Для этой позиции документы пока не привязаны.
