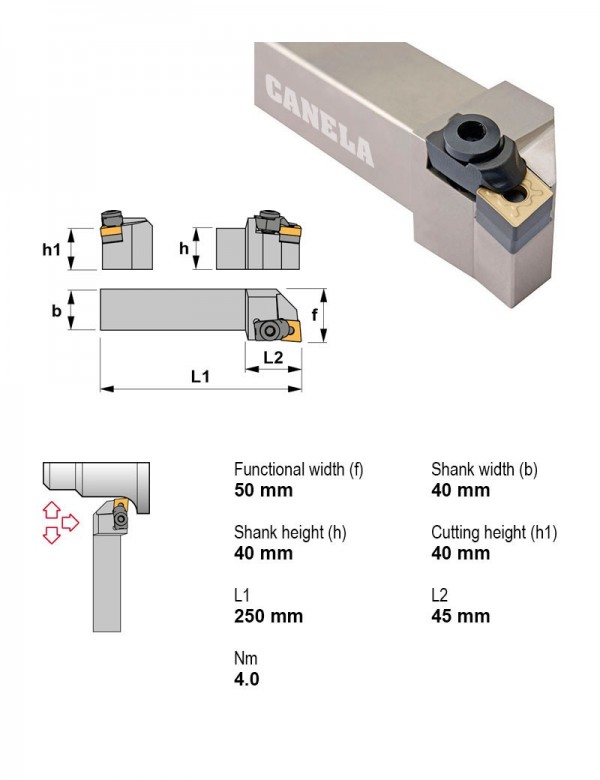

Державка токарная, 40X40, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм
Canela · Державки токарные — клиновой или двойной зажим, пластина C (ромбическая 80°) · арт. MCLNL4040S19

Державка токарная, 40X40, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане95°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.19.05 мм
Задний уголОтрицательный
Сечение державки40X40
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Державки токарные — клиновой или двойной зажим, пластина C (ромбическая 80°) — 14 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулНаправление резанияСечение державкиВ список
MCLNL2020K12-KЛевое20X20
MCLNL2525M12-KЛевое25X25
MCLNL2525M19-KЛевое25X25
MCLNL3225P12-KЛевое32X25
MCLNL3225P19Левое32X25
MCLNL3232P19-KЛевое32X32
MCLNL4040S19Левое40X40Текущая
MCLNR2020K12-KПравое20X20
MCLNR2525M12-KПравое25X25
MCLNR2525M19-KПравое25X25
MCLNR3225P12-KПравое32X25
MCLNR3225P19Правое32X25
Показать ещё · всего в серии 14

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к MCLNL4040S19.

Винты для пластин2

  • 1296Винт под шестигранник M6×1 1296
  • 1682Штифт стопорный M6×1 1682

Пластины токарные по ISO 18322

  • CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
  • CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание

Запчасти к инструменту1

  • 3619Пластина опорная ромбическая 80° 3619

Корпуса сборных фрез1

  • 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм

Свёрла корпусные со сменными пластинами1

  • 452462024Сверло сборное Ø24 мм, хвостовик Ø25 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
