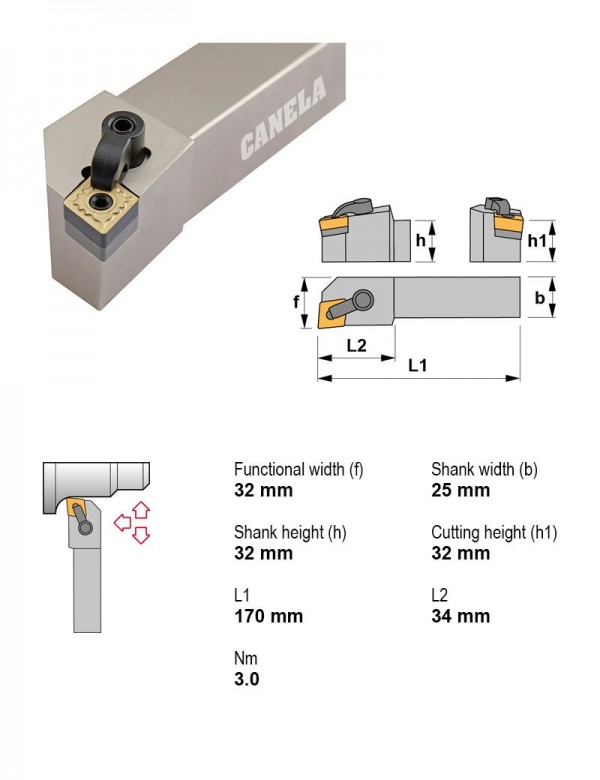

Державка токарная, 32X25, 95°, правое, Крепление пластины Клиновой или двойной зажим, Форма пластины C — ромбическая 80°
Canela · Державки токарные — клиновой или двойной зажим, пластина C (ромбическая 80°) · арт. MCLNR3225P12-K

Державка токарная, 32X25, 95°, правое, Крепление пластины Клиновой или двойной зажим, Форма пластины C — ромбическая 80°

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане95°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки32X25
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Державки токарные — клиновой или двойной зажим, пластина C (ромбическая 80°) — 14 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулНаправление резанияСечение державкиВ список
MCLNL2525M19-KЛевое25X25
MCLNL3225P12-KЛевое32X25
MCLNL3225P19Левое32X25
MCLNL3232P19-KЛевое32X32
MCLNL4040S19Левое40X40
MCLNR2020K12-KПравое20X20
MCLNR2525M12-KПравое25X25
MCLNR2525M19-KПравое25X25
MCLNR3225P12-KПравое32X25Текущая
MCLNR3225P19Правое32X25
MCLNR3232P19-KПравое32X32
MCLNR4040S19Правое40X40
Показать ещё · всего в серии 14

Совместимость

Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к MCLNR3225P12-K.

Пластины токарные по ISO 183226

  • CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
  • CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
  • CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
  • CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
  • CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
  • CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
  • CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
  • CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
  • CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
  • CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
  • CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
  • CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
  • CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
  • CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
  • CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
  • CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
  • CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
  • CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
  • CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
  • CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая

Винты для пластин2

  • 1086Винт прижимной M6×1, левый
  • 1656Штифт стопорный 1/4" 26THREAD 1656

Запчасти к инструменту2

  • 2613Клиновой прижим (M), исполнение K, M6×1, левый 2613
  • ICSN-432Пластина опорная ромбическая 80° ICSN-432

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

  • 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм

Державки резьбовые токарные1

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Левое

Документы по позиции

Для этой позиции документы пока не привязаны.
