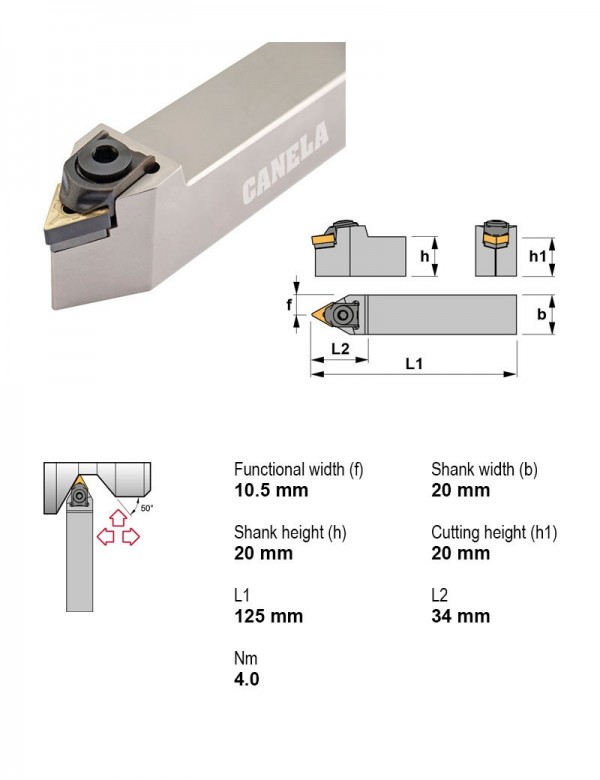

Canela · Державки токарные — клиновой или двойной зажим, пластина T (треугольная 60°) · арт. MTENR2020K16
Державка токарная, 20X20, 60°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — клиновой или двойной зажим, пластина T (треугольная 60°) — 68 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| MTENN2525M22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 25X25 | |
| MTENN3225P16 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 32X25 | |
| MTENN3225P22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 32X25 | |
| MTENN3232P22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 32X32 | |
| MTENN4025R22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 40X25 | |
| MTENN5032S22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 50X32 | |
| MTENR2020K16 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 9.52 | 20X20 | Текущая |
| MTENR2525M16 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 9.52 | 25X25 | |
| MTENR2525M22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | |
| MTENR3225P16 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 9.52 | 32X25 | |
| MTENR3225P22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | |
| MTENR3232P22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X32 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MTENR2020K16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Винты для пластин1
- 1393Винт под шестигранник M3×0,5 1393
Запчасти к инструменту1
- 3414Пластина опорная треугольная 3414
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Свёрла спиральные монолитные1
- 732014.0Сверло монолитное Ø14 мм, 2 зуб., хвостовик Ø14 мм, Внутренняя подача СОЖ Нет, Длина режущей части 60 мм, Длина 107 мм
Фрезы концевые монолитные1
- 6164220Фреза монолитная Ø20 мм, 6 зуб., хвостовик Ø20 мм, Длина режущей части 135 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
