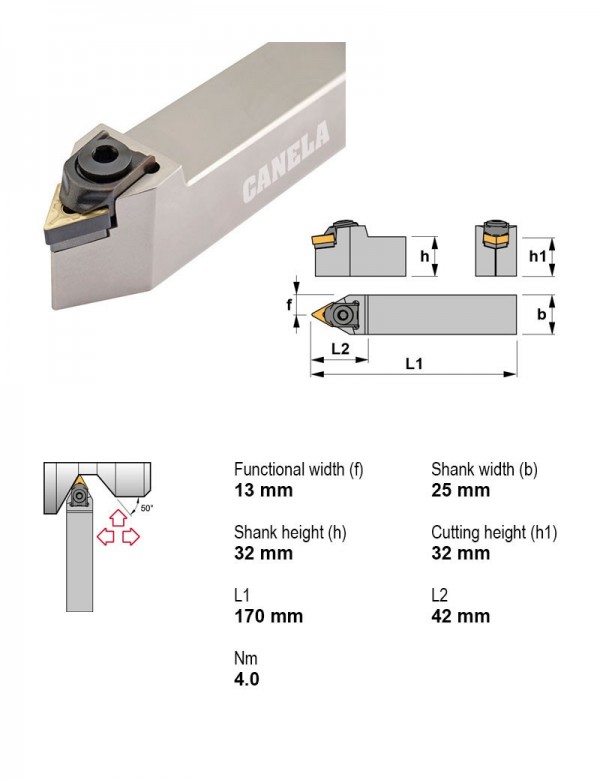

Canela · Державки токарные — клиновой или двойной зажим, пластина T (треугольная 60°) · арт. MTENR3225P22
Державка токарная, 32X25, 60°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 12,7 мм
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — клиновой или двойной зажим, пластина T (треугольная 60°) — 68 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| MTENN4025R22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 40X25 | |
| MTENN5032S22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 50X32 | |
| MTENR2020K16 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 9.52 | 20X20 | |
| MTENR2525M16 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 9.52 | 25X25 | |
| MTENR2525M22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | |
| MTENR3225P16 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 9.52 | 32X25 | |
| MTENR3225P22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | Текущая |
| MTENR3232P22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X32 | |
| MTENR4025R22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 12.7 | 40X25 | |
| MTENR5032S22 | внутреннее торцевание, профилирование, точение | 60° | Квадратный хвостовик | Нет | Правое | 12.7 | 50X32 | |
| MTJNL2020K16-K | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | — | 20X20 | |
| MTJNL2525M16-K | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | — | 25X25 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MTENR3225P22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Запчасти к инструменту1
- ITSN-433Пластина опорная треугольная ITSN-433
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Свёрла корпусные со сменными пластинами1
- 452462024Сверло сборное Ø24 мм, хвостовик Ø25 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
