Canela · Державки токарные — профилирование, точение · арт. MTJNL2525M16-K

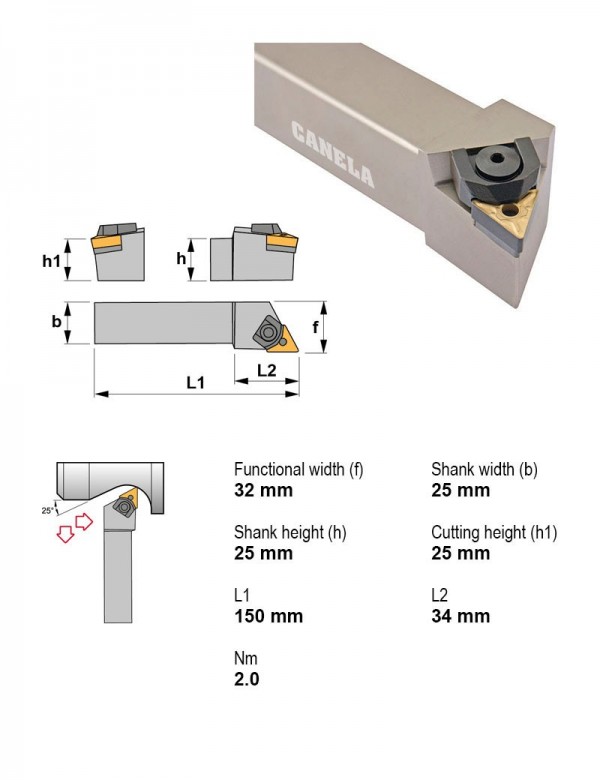

Державка токарная, 25X25, 93°, левое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DVJNR2525M16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | V — ромбическая 35° | 25X25 | |
| DVJNR2525M16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 25X25 | |
| DVJNR3225P16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 32X25 | |
| DVJNR3232P16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | V — ромбическая 35° | 32X32 | |
| DVJNR3232P16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 32X32 | |
| MTJNL2020K16-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 20X20 | |
| MTJNL2525M16-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 25X25 | Текущая |
| MTJNL2525M22-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 25X25 | |
| MTJNL3225P16 | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 32X25 | |
| MTJNL3225P22-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 32X25 | |
| MTJNL3232P22-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 32X32 | |
| MTJNL4025R22-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 40X25 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MTJNL2525M16-K.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Свёрла корпусные со сменными пластинами1
- 451462017Сверло сборное Ø17 мм, хвостовик Ø25 мм
Фрезы концевые монолитные1
- 6164220Фреза монолитная Ø20 мм, 6 зуб., хвостовик Ø20 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
