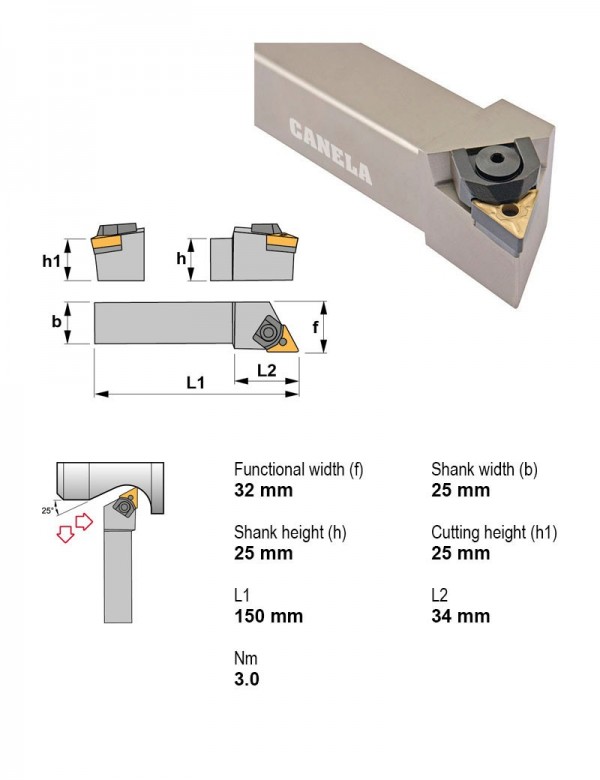

Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
Canela · Державки токарные — клиновой или двойной зажим, пластина T (треугольная 60°) · арт. MTJNL2525M22-K

Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный

Применениепрофилирование, точение
Главный угол в плане93°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Сечение державки25X25
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул MTJNL2525M22-K в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу MTJNL2525M22-K →

Другие типоразмеры серии

Державки токарные — клиновой или двойной зажим, пластина T (треугольная 60°) — 68 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
MTENR3225P22внутреннее торцевание, профилирование, точение60°НетПравое12.732X25
MTENR3232P22внутреннее торцевание, профилирование, точение60°НетПравое12.732X32
MTENR4025R22внутреннее торцевание, профилирование, точение60°НетПравое12.740X25
MTENR5032S22внутреннее торцевание, профилирование, точение60°НетПравое12.750X32
MTJNL2020K16-Kпрофилирование, точение93°НетЛевое—20X20
MTJNL2525M16-Kпрофилирование, точение93°НетЛевое—25X25
MTJNL2525M22-Kпрофилирование, точение93°НетЛевое—25X25Текущая
MTJNL3225P16профилирование, точение93°НетЛевое9.5232X25
MTJNL3225P22-Kпрофилирование, точение93°НетЛевое—32X25
MTJNL3232P22-Kпрофилирование, точение93°НетЛевое—32X32
MTJNL4025R22-Kпрофилирование, точение93°НетЛевое—40X25
MTJNL5032S22-Kпрофилирование, точение93°НетЛевое—50X32
Показать ещё · всего в серии 68

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к MTJNL2525M22-K.

Запчасти к инструменту3

  • 2023Клиновой прижим (M), исполнение K, M6×1
  • 5003Ключ шестигранный A3
  • ITSN-433Пластина опорная треугольная

Пластины токарные по ISO 18323

  • TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
  • TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
  • TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая

Винты для пластин2

  • 1394Винт под шестигранник M4 1394
  • 1661Штифт стопорный M4×0,7 1661

Документы по позиции

Для этой позиции документы пока не привязаны.
