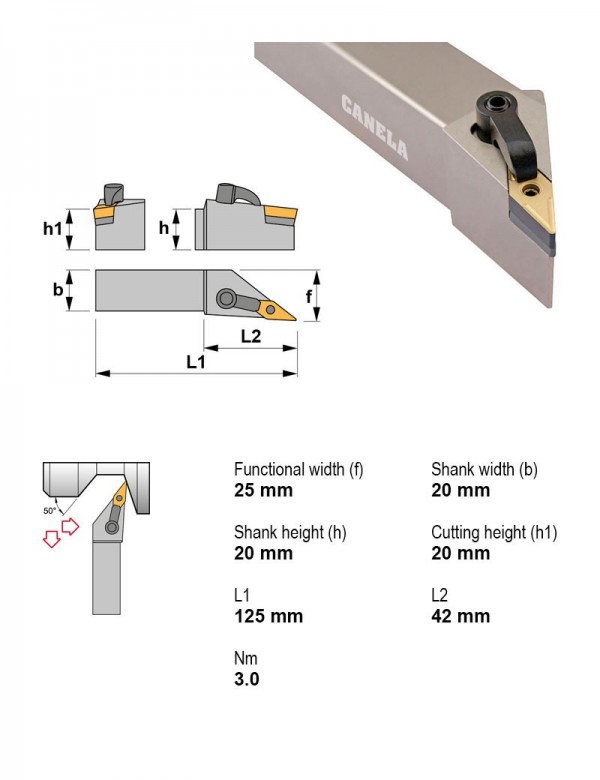

Державка токарная, 20X20, 93°, левое
Canela · Державки токарные — профилирование, точение · арт. MVJNL2020K16-K

Державка токарная, 20X20, 93°, левое

Применениепрофилирование, точение
Главный угол в плане93°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Сечение державки20X20
Форма пластиныV — ромбическая 35°

Другие типоразмеры серии

Державки токарные — профилирование, точение — 307 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныСечение державкиВ список
MTNNR2525M1663°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйT — треугольная 60°25X25
MTNNR2525M2263°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйT — треугольная 60°25X25
MTNNR3225P1663°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйT — треугольная 60°32X25
MTNNR3225P2263°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйT — треугольная 60°32X25
MTNNR3232P2263°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйT — треугольная 60°32X32
MTNNR4025R2263°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйT — треугольная 60°40X25
MVJNL2020K16-K93°Клиновой или двойной зажимКвадратный хвостовикНетЛевоеОтрицательныйV — ромбическая 35°20X20Текущая
MVJNL2525M16-K93°Клиновой или двойной зажимКвадратный хвостовикНетЛевоеОтрицательныйV — ромбическая 35°25X25
MVJNL3225P16-K93°Клиновой или двойной зажимКвадратный хвостовикНетЛевоеОтрицательныйV — ромбическая 35°32X25
MVJNR2020K16-K93°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйV — ромбическая 35°20X20
MVJNR2525M16-K93°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйV — ромбическая 35°25X25
MVJNR3225P16-K93°Клиновой или двойной зажимКвадратный хвостовикНетПравоеОтрицательныйV — ромбическая 35°32X25
Показать ещё · всего в серии 307

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к MVJNL2020K16-K.

Державки резьбовые токарные2

Пластины токарные по ISO 18322

  • VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
  • VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15

Державки отрезные и канавочные1

  • CPTS-2616Державка отрезная, 26X16

Документы по позиции

Для этой позиции технический лист пока не привязан.
