Canela · Державки токарные — профилирование, точение · арт. MVJNR3225P16-K

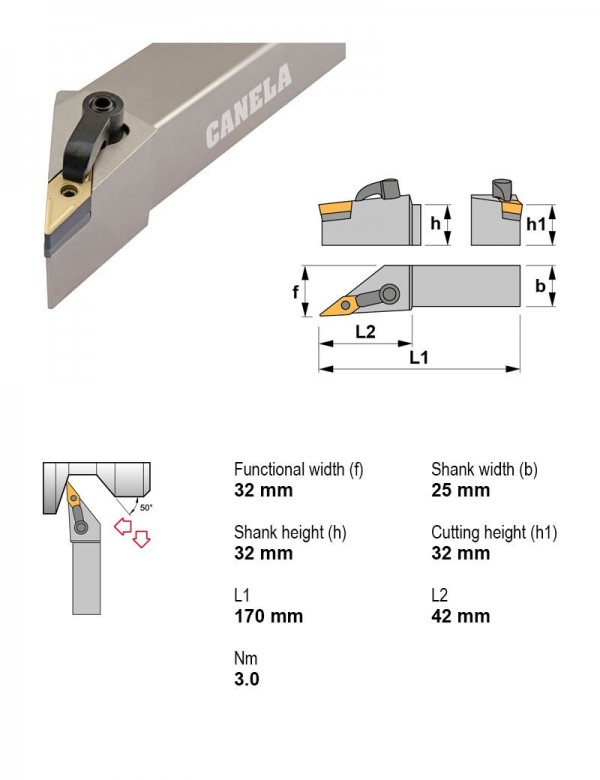

Державка токарная, 32X25, 93°, правое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| MTNNR4025R22 | 63° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 40X25 | |
| MVJNL2020K16-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 20X20 | |
| MVJNL2525M16-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 25X25 | |
| MVJNL3225P16-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 32X25 | |
| MVJNR2020K16-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 20X20 | |
| MVJNR2525M16-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 25X25 | |
| MVJNR3225P16-K | 93° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 32X25 | Текущая |
| MVQNL2020K16-K | 117°30' | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 20X20 | |
| MVQNL2525M16-K | 117°30' | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 25X25 | |
| MVQNL3225P16-K | 117°30' | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 32X25 | |
| MVQNR2020K16-K | 117°30' | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 20X20 | |
| MVQNR2525M16-K | 117°30' | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 25X25 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MVJNR3225P16-K.
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
Державки отрезные и канавочные1
- CPTS-2616Державка отрезная, 26X16
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
