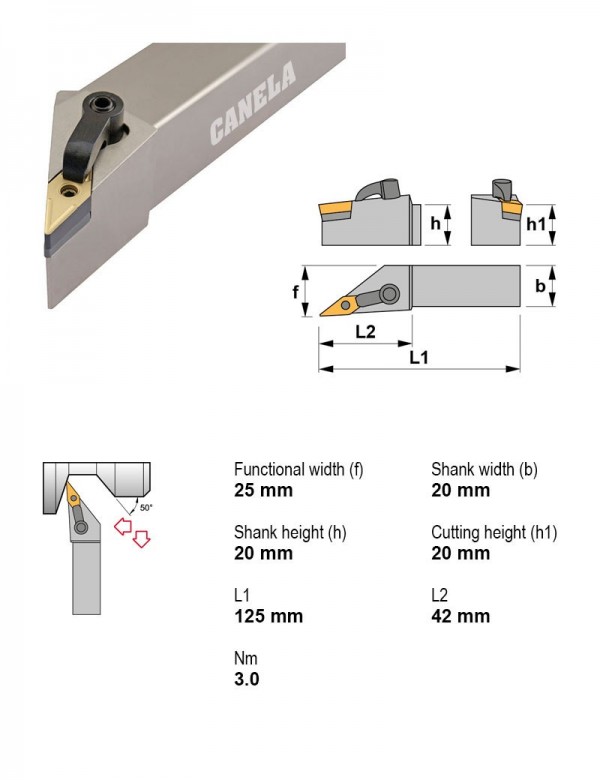

Canela · Державки токарные — клиновой или двойной зажим, пластина V (ромбическая 35°) · арт. MVJNR2020K16-K
Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — клиновой или двойной зажим, пластина V (ромбическая 35°) — 22 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| MVJNL2020K16-K | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | 20X20 | |
| MVJNL2525M16-K | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | 25X25 | |
| MVJNL3225P16-K | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | 32X25 | |
| MVJNR2020K16-K | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 20X20 | Текущая |
| MVJNR2525M16-K | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 25X25 | |
| MVJNR3225P16-K | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 32X25 | |
| MVQNL2020K16-K | профилирование, точение | 117°30' | Квадратный хвостовик | Нет | Левое | 20X20 | |
| MVQNL2525M16-K | профилирование, точение | 117°30' | Квадратный хвостовик | Нет | Левое | 25X25 | |
| MVQNL3225P16-K | профилирование, точение | 117°30' | Квадратный хвостовик | Нет | Левое | 32X25 | |
| MVQNR2020K16-K | профилирование, точение | 117°30' | Квадратный хвостовик | Нет | Правое | 20X20 | |
| MVQNR2525M16-K | профилирование, точение | 117°30' | Квадратный хвостовик | Нет | Правое | 25X25 | |
| MVQNR3225P16-K | профилирование, точение | 117°30' | Квадратный хвостовик | Нет | Правое | 32X25 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MVJNR2020K16-K.
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,4
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,8
Державки отрезные и канавочные1
- CPTS-2616Державка отрезная, 26X16
Запчасти к инструменту1
- IVSN-322Пластина опорная ромбическая 35° IVSN-322
Документы по позиции
Для этой позиции документы пока не привязаны.
