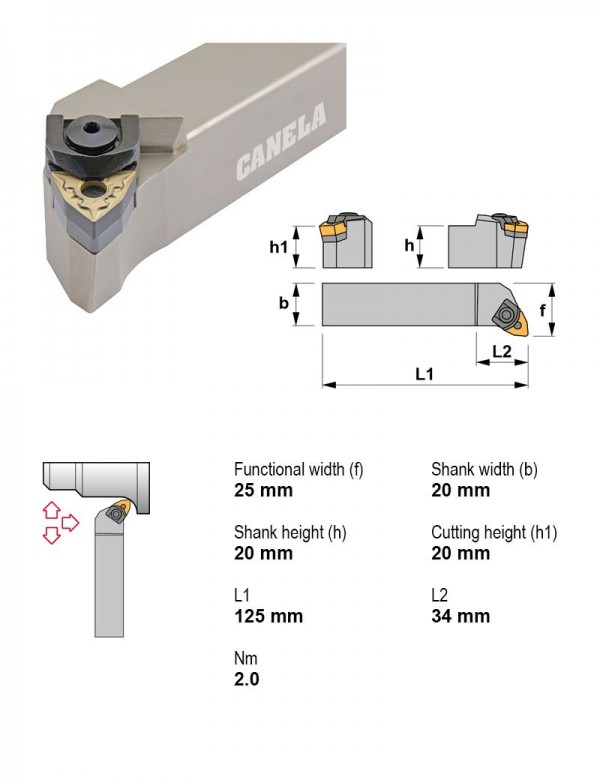

Canela · Державки токарные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. MWLNL2020K08-K
Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — клиновой или двойной зажим, пластина W (тригональная 80°) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| MWLNL1616H06 | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| MWLNL2020K06 | Квадратный хвостовик | Нет | Левое | 9.52 | 20X20 | |
| MWLNL2020K08-K | Квадратный хвостовик | Нет | Левое | — | 20X20 | Текущая |
| MWLNL2525M06 | Квадратный хвостовик | Нет | Левое | 9.52 | 25X25 | |
| MWLNL2525M08-K | Квадратный хвостовик | Нет | Левое | — | 25X25 | |
| MWLNL3225P08 | Квадратный хвостовик | Нет | Левое | 12.7 | 32X25 | |
| MWLNL3232P08-K | Квадратный хвостовик | Нет | Левое | — | 32X32 | |
| MWLNR1616H06 | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | |
| MWLNR2020K06 | Квадратный хвостовик | Нет | Правое | 9.52 | 20X20 | |
| MWLNR2020K08-K | Квадратный хвостовик | Нет | Правое | — | 20X20 | |
| MWLNR2525M06 | Квадратный хвостовик | Нет | Правое | 9.52 | 25X25 | |
| MWLNR2525M08-K | Квадратный хвостовик | Нет | Правое | — | 25X25 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MWLNL2020K08-K.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Запчасти к инструменту1
- IWSN-433Пластина опорная тригональная IWSN-433
Свёрла корпусные со сменными пластинами1
- 451462018Сверло сборное Ø18 мм, хвостовик Ø25 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
